proe中創建的零件想要添加唇特征，該怎么添加呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0破解文件 含32位/64位 免費版軟件大小：44.3KB更新時間：2015-04-08

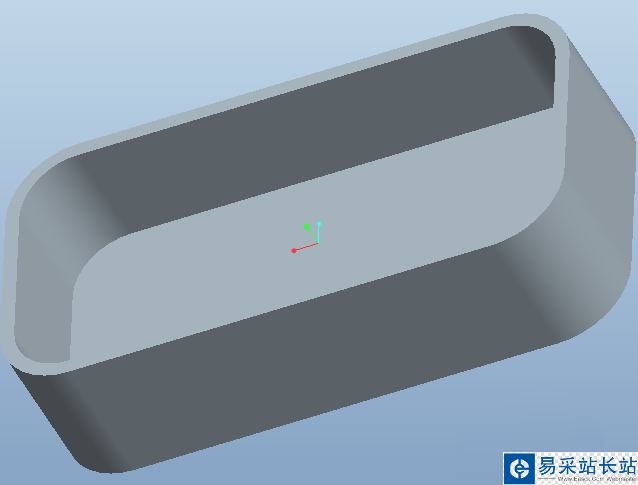

1、通過拉伸實體、拉伸切除材料、及倒圓角命令，繪制如下所示的開口容器，本文在該容器的開口端創建 “唇”特征。

2、在主菜單欄中依次點擊“插入”-“高級”-“唇”命令，操作方法如下圖所示。

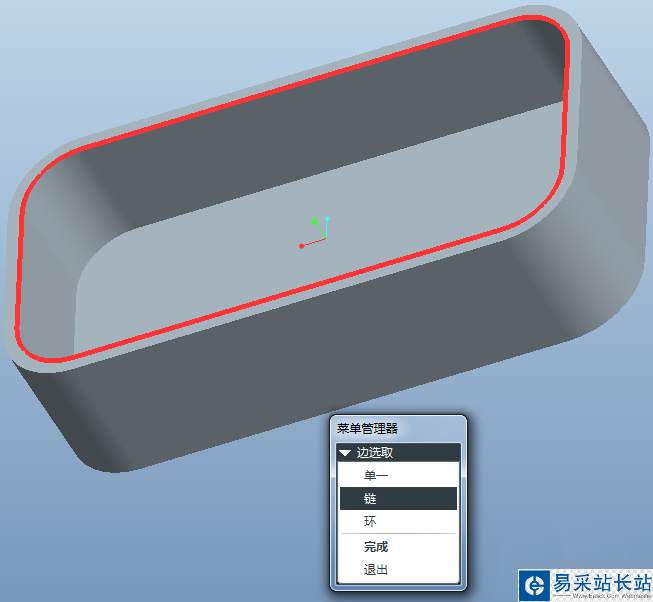

3、系統會打開唇的菜單管理器，“邊選取”項選擇“鏈”，根據提示選取開口端面的內邊，選好后，點擊完成退出“邊選取”。

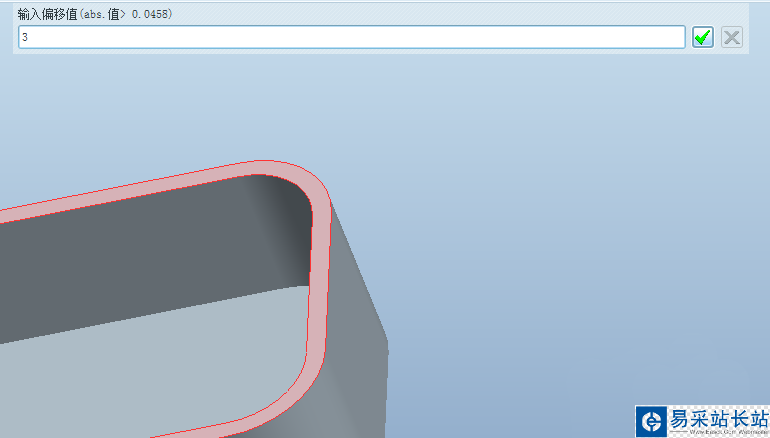

4、根據系統提示輸入偏移值，即“唇”的高度，操作過程如下圖所示。

5、根據系統提示輸入邊到拔摸曲面的距離，即“唇”的寬度，操作過程如下圖所示。

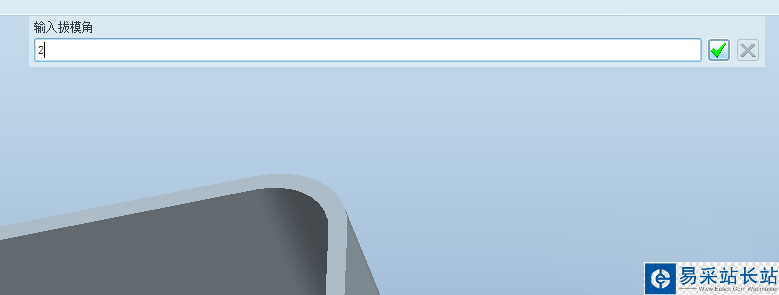

6、根據系統提示輸入拔摸角，即“唇”的傾斜角度，操作過程如下圖所示，最終完成后的效果見簡介中的效果圖。

注意事項：

在主菜單中的“插入”-“高級”中的“唇”特征，只有在allow_anatomic_features配置為yes時才可用。

配置方法為：找到安裝目錄/text/config.pro（若沒有該文件，現場添加一個也行），用記事本打開，添加一行allow_anatomic_features yes即可。

以上就是proe新建proe唇特征的教程，希望大家喜歡，請繼續關注錯新站長站。
