ProE螺旋掃描特征可以實現等距和變距螺旋掃描，下面我們就來看看等距的實例教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

1、新建零件，然后依次點擊“插入”-“螺旋掃描”-“伸出項”。

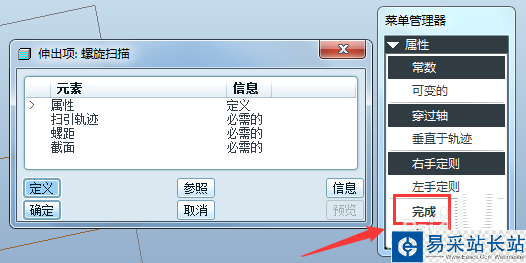

2、系統彈出如下的“伸出項：螺旋掃描”對話框和“屬性”的菜單管理器，選擇默認值“常數”、“穿過軸”和“右手定則”，點擊“完成”。

3、系統彈出如下的“設置草繪平面”菜單管理器和“選取”對話框。

4、選擇front作為軌跡的草繪平面，點擊“確定”或按中鍵。

5、草繪的視圖方向選擇“缺省”。

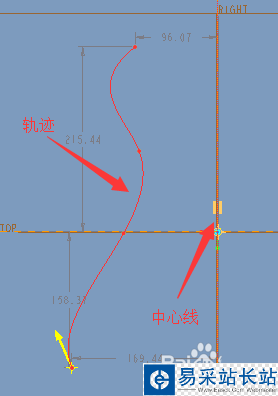

6、此時進入草繪環境，繪制如下的掃描軌跡和中心線，完成后確認并退出草繪環境。

7、輸入節距20，點擊√或中鍵確認。

8、此時進入截面的草繪環境，繪制一個直徑15的圓形作為掃描截面，完成后確認并退出草繪環境。

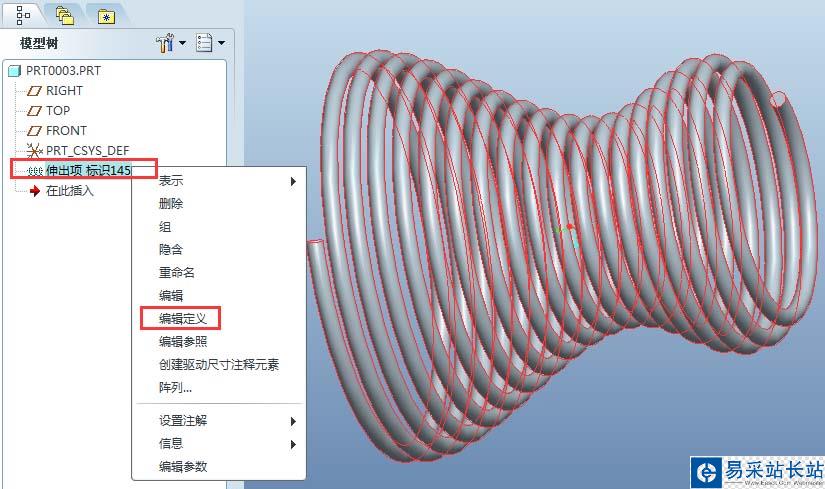

9、點擊“伸出項：螺旋掃描”對話框的“確定”按鈕，生成如下的等距螺旋掃描實體。若要修改該螺旋掃描特征，只需右鍵點擊模型樹的“伸出項”，彈出框選擇“編輯定義”，即可進入“伸出項：螺旋掃描”對話框，修改相應項即可。

以上就是proe創建螺旋掃描特征的方法，希望大家喜歡，請繼續關注錯新站長站。
