ProE經常建模，該怎么創建曲面呢？我們可以通過自由形狀來創建，下面我們就來看看詳細的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

1、新建零件，通過拉伸或填充的方式創建如下平面（邊長為200的正方形）。

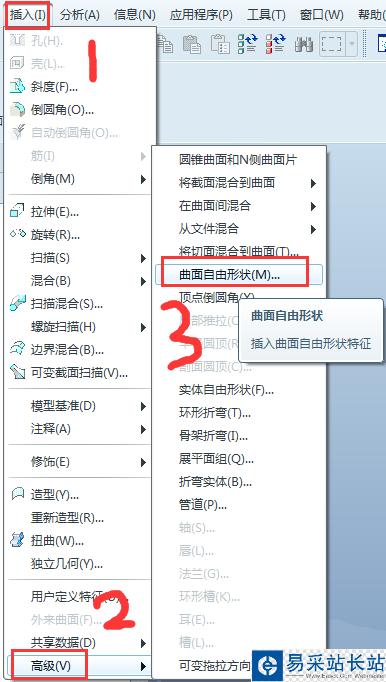

2、依次點擊“插入”-“高級”-“曲面自由形狀”。

3、彈出如下的“曲面：自由形狀”對話框，基準曲面選取上述平面。

4、柵格設置采用默認值，即兩個方向均為9。

5、通過拖動柵格上的點可以任意改變曲面形狀，直到滿意為止。

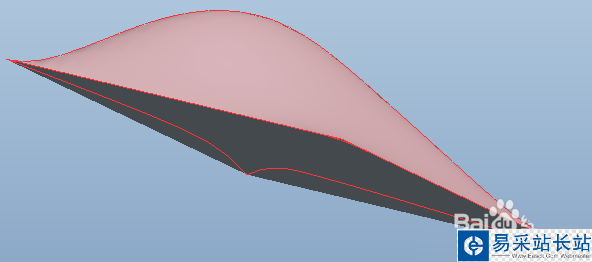

6、自由曲面的結果如下，并不刪除原先曲面。

以上就是ProE中創建曲面的教程，希望大家喜歡，請繼續關注錯新站長站。
