Catia中想要建模三維立體的螺栓螺母，該怎么建模呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大小：1.71GB更新時間：2017-06-22

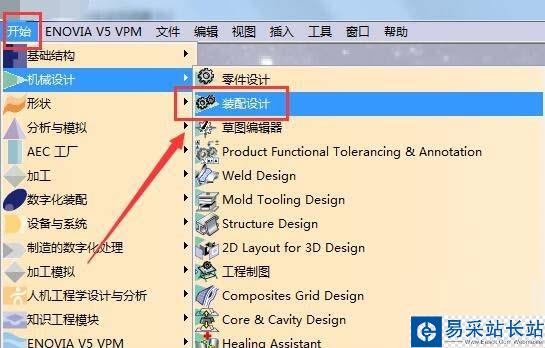

1、打開建模軟件，在菜單欄，點擊開始，如下圖，最終找到裝配設計，點擊即可啟動此模塊，進行模型設計。這里啟動此模塊，只是為了找到零件庫。

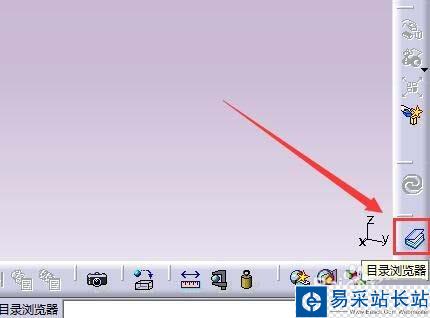

2、接著，在界面右下角，找到箭頭處目錄按鈕，對于第一次使用，可能沒有此項，只是電腦顯示位置不夠，被隱藏了，將其他工具欄拉出，即可一步步顯示隱藏。最后，找到此處，點擊。

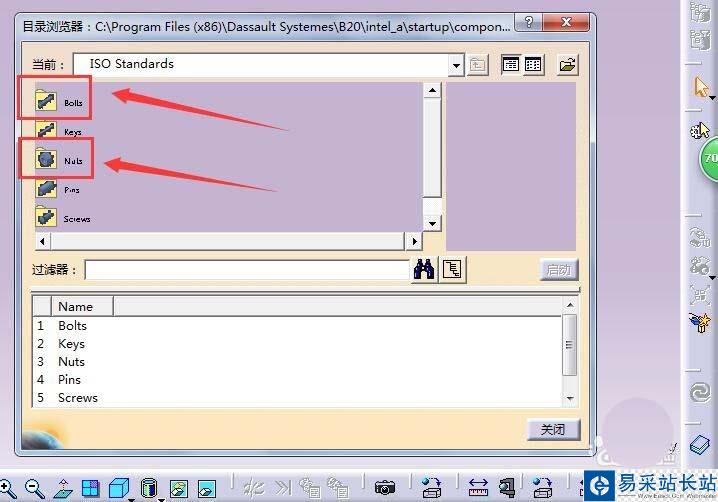

3、此目錄中可以看到多種內置模型，箭頭位置，為標題兩項，實際還有鍵等，每一樣編輯方法類似。這里以螺栓為例。點擊Bolt。

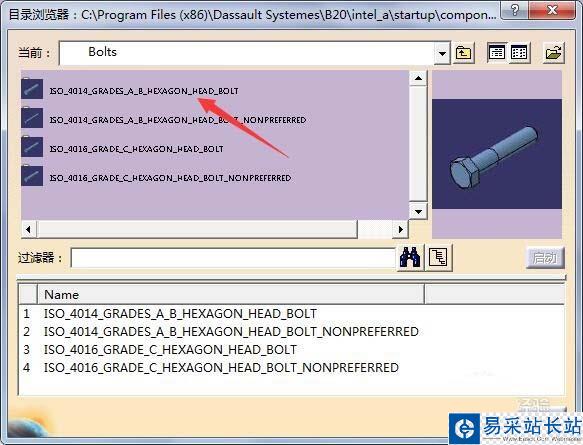

4、此時又會按照不同保準類型，分類螺栓，其螺紋及樣式會不同，如果沒有自己所需標準，找個最類似的，右側可瀏覽樣式。注意下方文字和箭頭處文字，雖然完全一致，如果想選擇某一項，需在上方雙擊，如雙擊箭頭處。

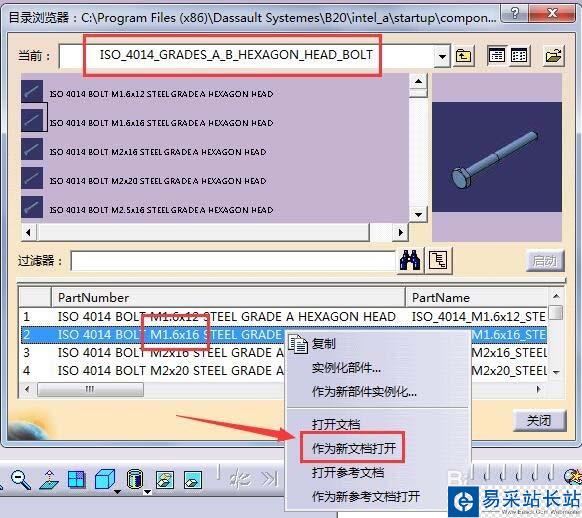

5、接著會顯示這一標準下的所有已有數模，需要根據螺紋大徑，進行查找，如這里找了M1.6，長度為16mm，可能不是自己需要的。不要緊，后期進行修改，在下方文字處，右擊，選擇新文檔打開。

6、然后即相當于新建了一個螺栓零件，但是已經有內容了，接下來研究其實體，如何生成，進行相應修改即可。如這里雙擊箭頭位置，編輯螺紋。

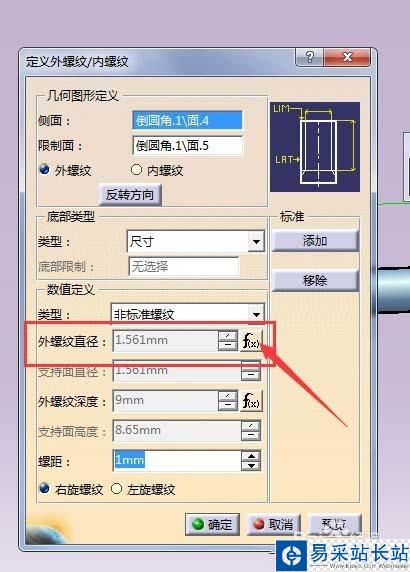

7、會彈出下圖設置，比如要修改外徑，但發現其為灰色，為不可修改狀態，點擊箭頭指的fx，會彈出圖2對話框，點擊橡皮擦，清除函數（軟件內置一系列模型，通過函數快速生成）后，點確定，該項即可編輯。

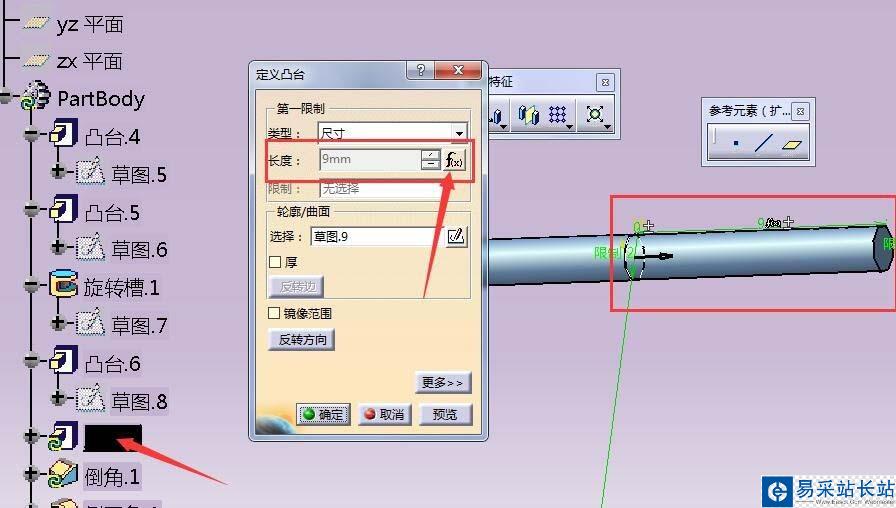

8、如果需要改長度，在樹中，找到凸臺雙擊，即可彈出設置框，可以看到同樣為灰色，清除fx即可。同理其他任何需要修改部分，都可根據具體情況，進行。

9、最后，進行保存，該文件即成為自己創建的模型，可以將其作為零件使用。這樣，如何創建這兩類實體數模，介紹完成。
