PROE5.0想要導出2d圖紙，該怎么導出呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0破解文件 含32位/64位 免費版軟件大小：44.3KB更新時間：2015-04-08

1、打開Proe5.0這個軟件，打開加載我們需要轉的零件，具體的步驟如下，首先需要給proe設置工作目錄：文件->設置工作目錄。

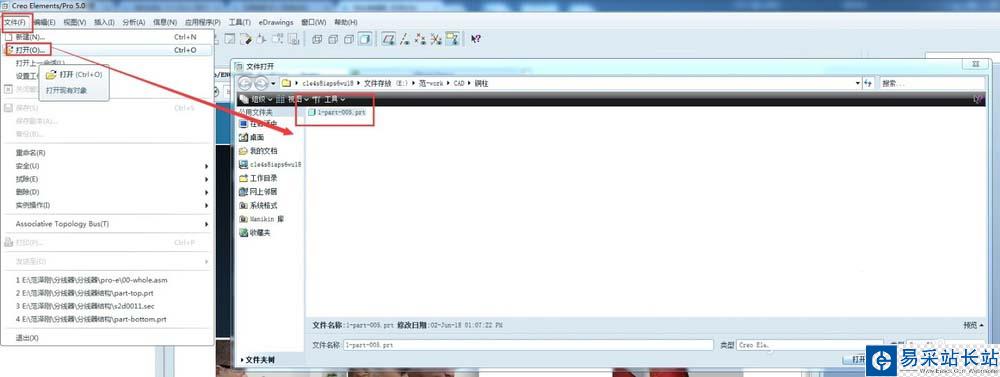

2、現在我們就需要打開我們需要導出的零件了，這里我們直接打開加載就好了，第一步設置了工作目錄，打開的時候直接能定位到我們設定的文件夾中了：文件->打開，選擇我們要打開的零件，這里選擇的如下圖的prt文件了。

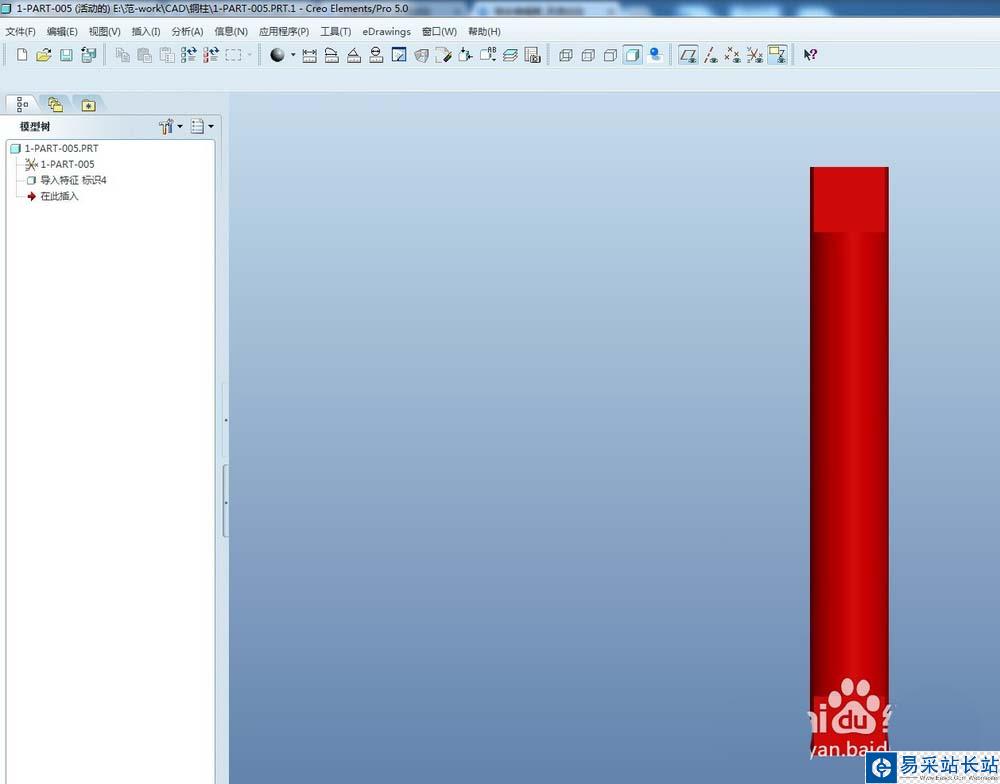

3、打開之后我們就看到在窗口中顯示了我設計的零件了，具體的如下圖所示，一個紅色的圓柱體，上下兩頭經過去材料處理的。

4、現在就是著重需要處理的步驟了：重定向->進入重定向的設計窗口，選擇前和上視圖來確定零件方向,必須輸入名稱并且點擊保存才能使用。具體的步驟在下圖中紅色框框中。

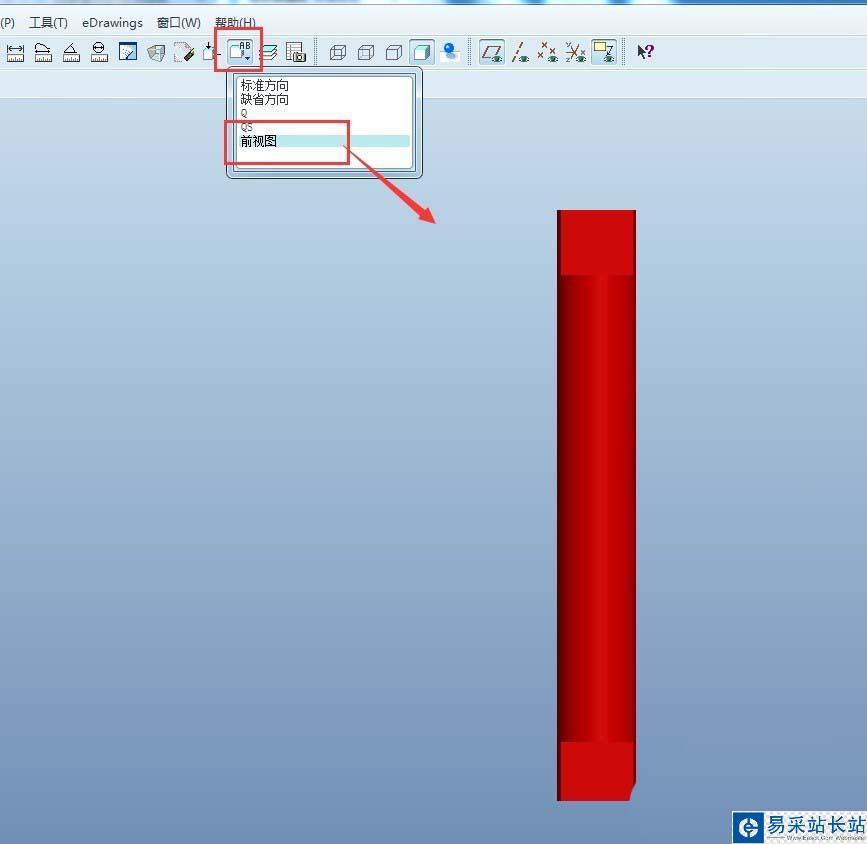

5、現在我們就可以看看設計的對不對了，具體的步驟：選擇已經命名的視圖列表->我們剛保存的前視圖，顯示效果如下圖。

6、現在我們就需要準備導出2D圖了，具體的步驟：打開文件->新建->繪圖->輸入名字并確定就好了。

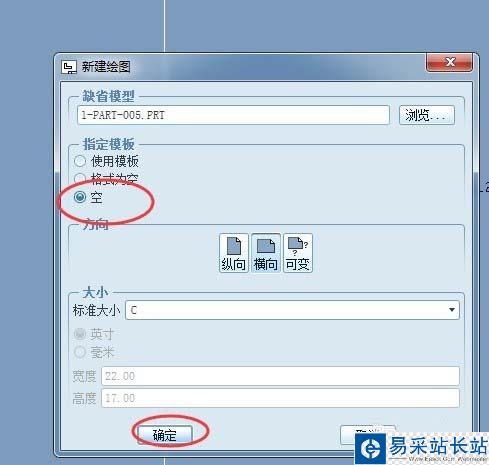

7、接下來會彈出新建繪圖這個窗口，我們需要選擇空這個單選按鈕就好了，確定進入繪制2D圖這個窗體中。

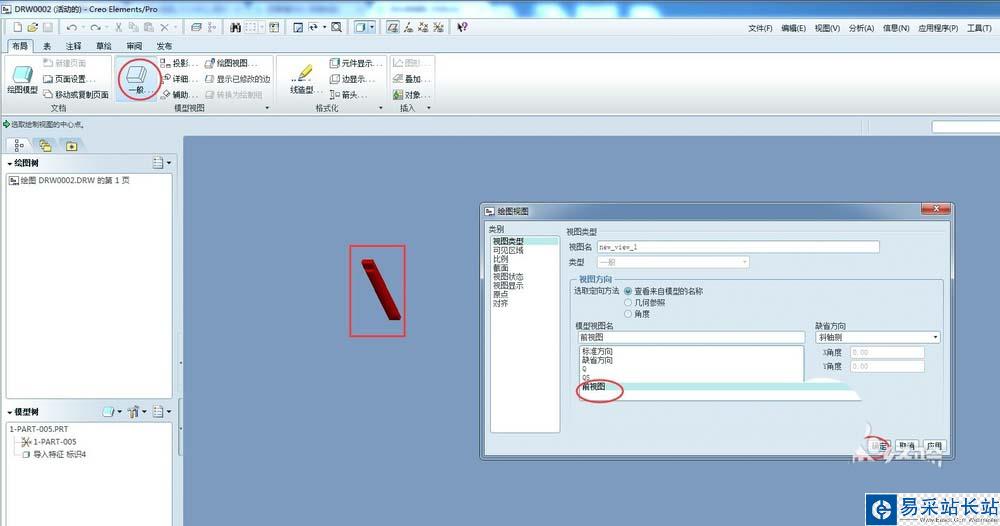

8、現在我們就需要加載這個零件了，具體步驟：選擇一般->鼠標左鍵點擊下繪圖區域（這個必須要點擊，不然不會彈出繪圖視圖），->在繪圖視圖中選擇我們設置好的前視圖并確定。

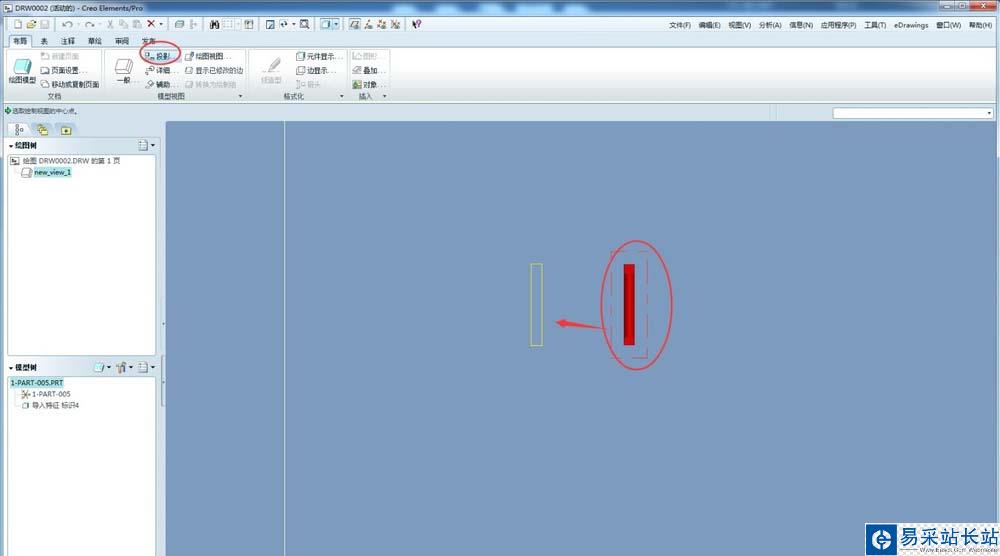

9、現在我們就要做零件的視圖投影了，具體步驟：選擇前視圖——>點擊投影，在左邊放置一個，接下來在重復這一步，在上下右邊放置投影。

10、我們處理好的投影如下圖所示，可以看到前后上下都有投影，接下來需要將投影的框線改成消隱線就好了，這里要特別主要，修改之后需要滾動鼠標中鍵才會出來效果，具體效果如下圖所示。
