PROE輸入的文字想要曲線排列，該怎么讓文字曲線排列呢？下面我們就來看看詳細的教程。

軟件名稱：proe v4.0野火版 中文安裝免費版(附安裝步驟)軟件大小：611.3MB更新時間：2016-01-28

1、打開PRO/E4.0軟件，并新建零件，

2、在繪圖區(qū)繪制兩個同心圓，并將兩圓修剪為夾角為120度的扇形

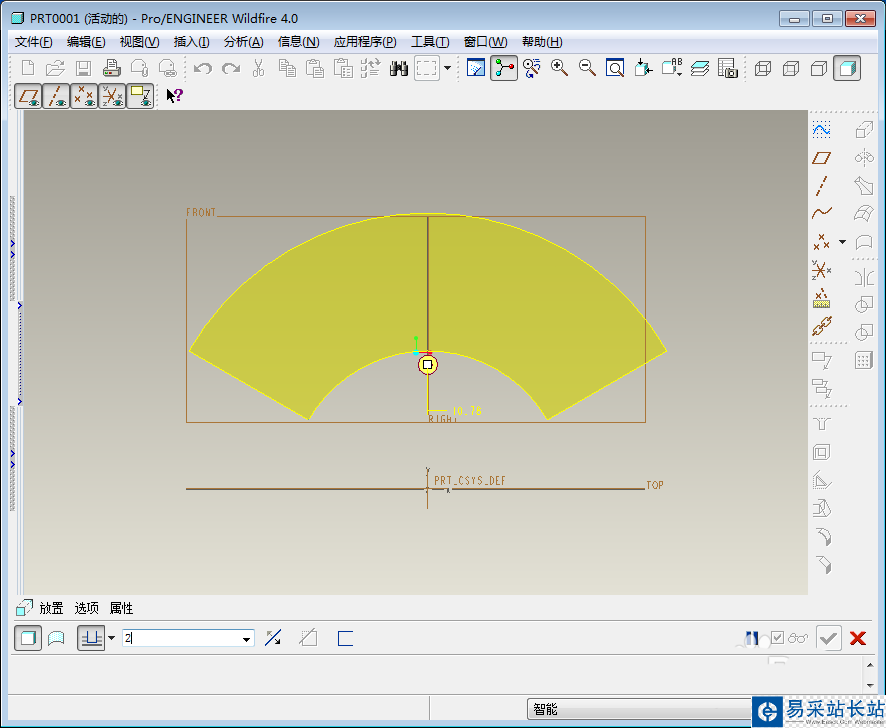

3、將扇形拉伸成為實體

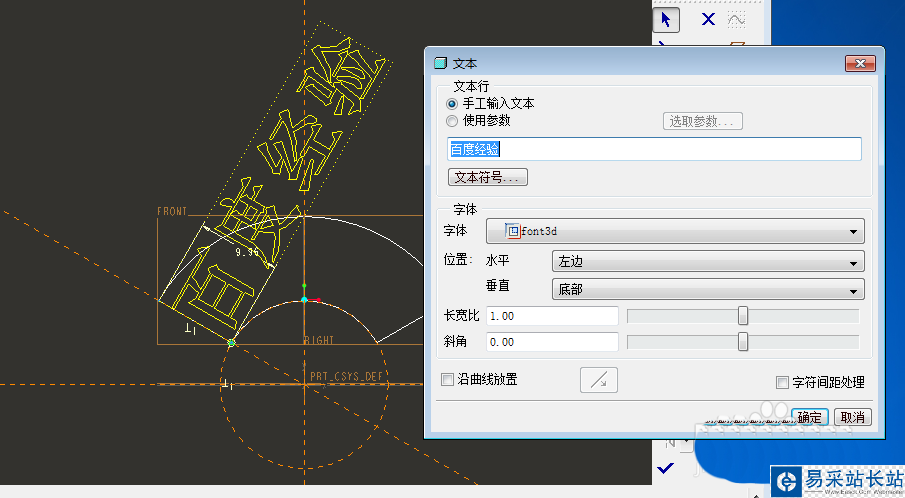

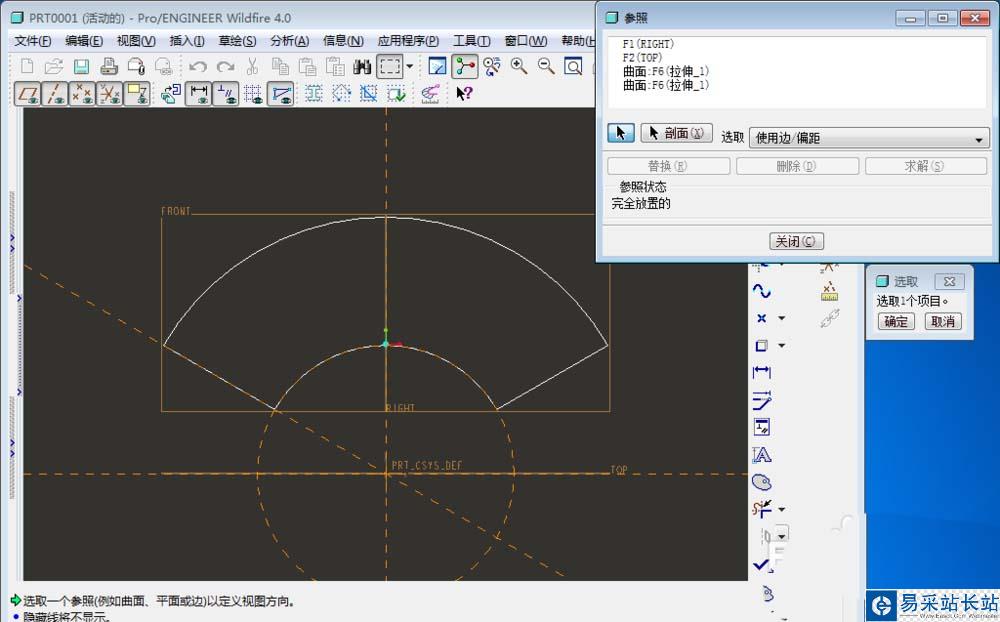

4、選擇扇形面為參考平面，小圓與左側邊了參考邊，點擊繪圖區(qū)右側的“A"繪制文字，輸入”百度經驗“字樣

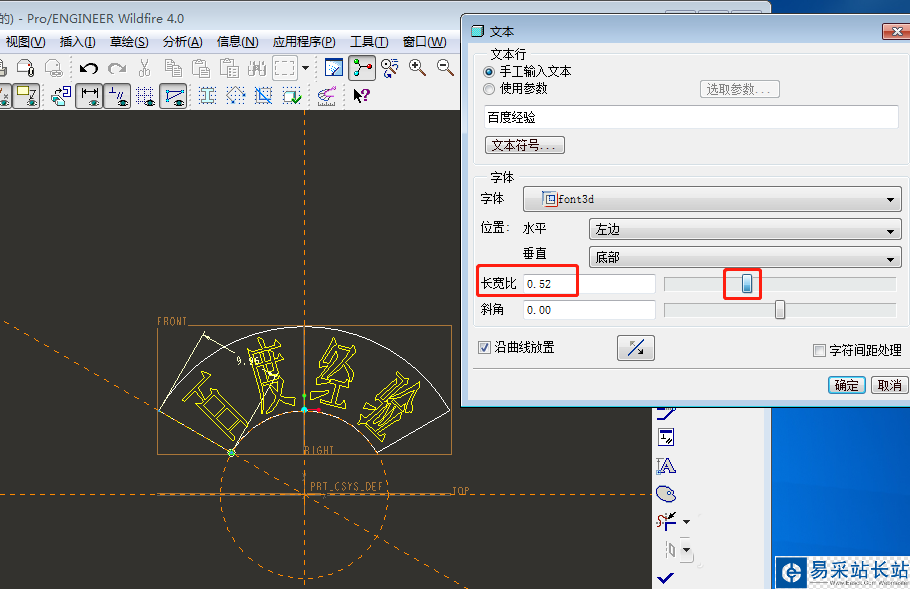

5、點擊”文本“對話框中”沿曲線旋轉，確定文本的方向，按住長度比右側的滑動條，或直接在長度比中輸入數值，調整文字的大小

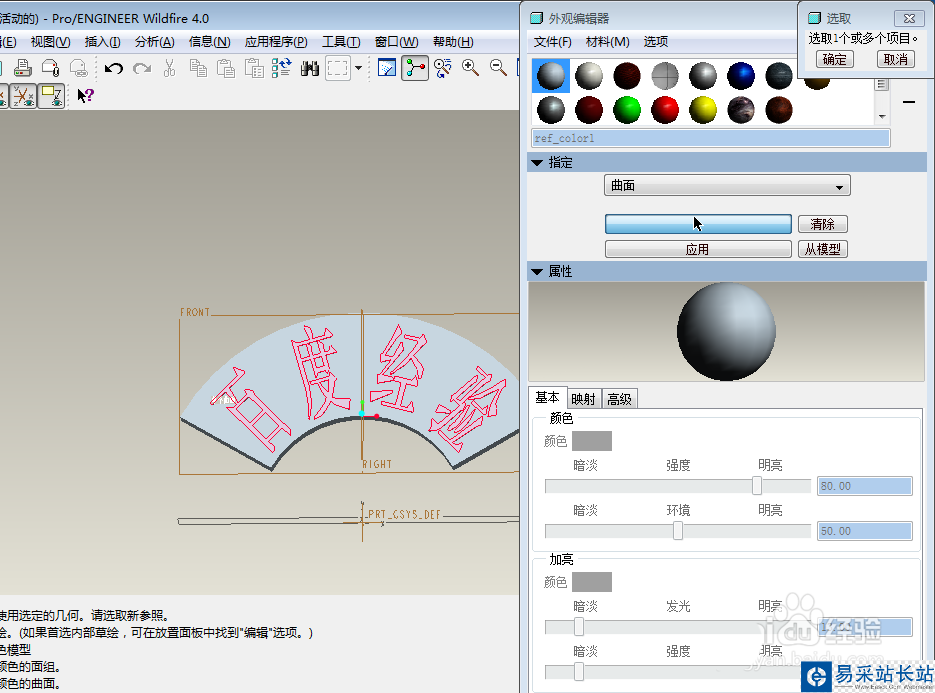

6、將文字拉伸成為實體，再將文字著色，就得到想要的文字效果

以上就是文字曲線排列的教程，希望大家喜歡，請繼續(xù)關注錯新站長站。
