想要制作一個紙箱子在坡面移動的動畫效果，需要使用UG平面副來實現，下面我們就來看看詳細的教程。

軟件名稱：Siemens NX 11.0 64位 中文安裝免費版(附破解文件)軟件大小：6.74GB更新時間：2016-12-13

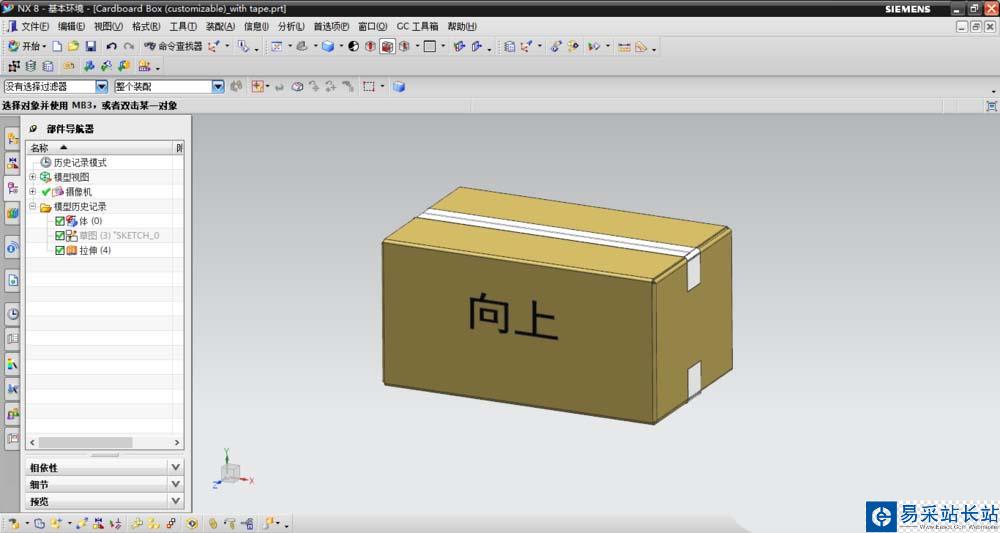

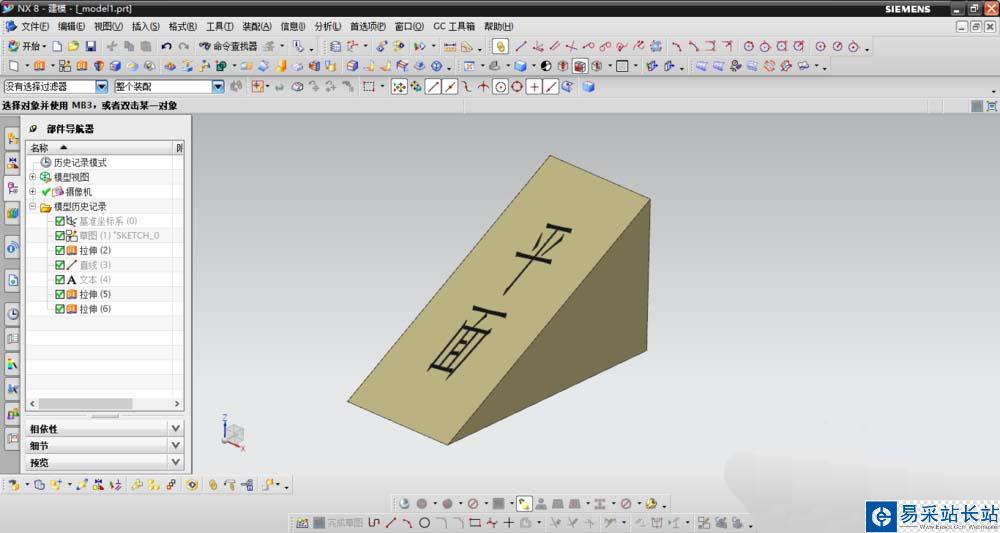

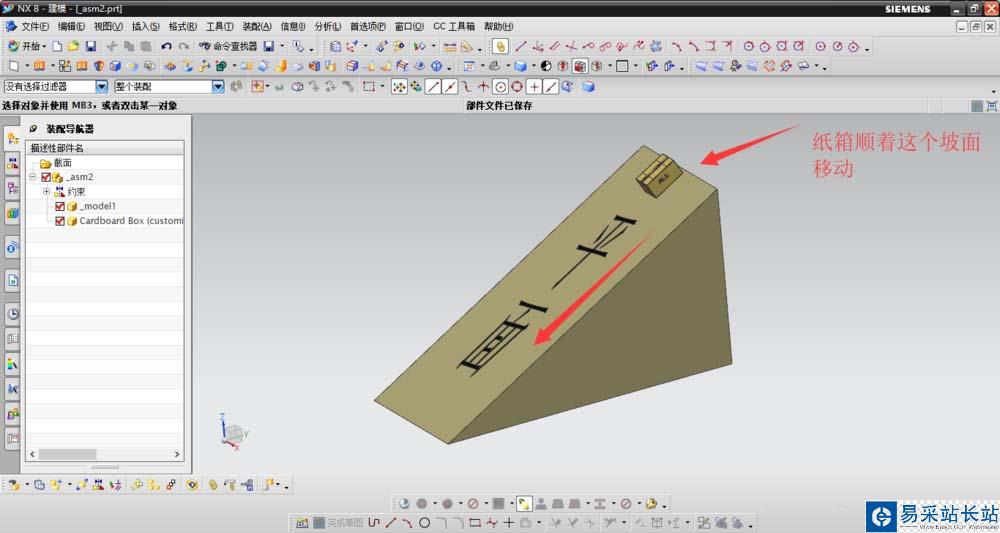

1、我在UG中建模了一個紙箱子模型和一個帶有坡度的物體。裝配在一起來進行仿真。

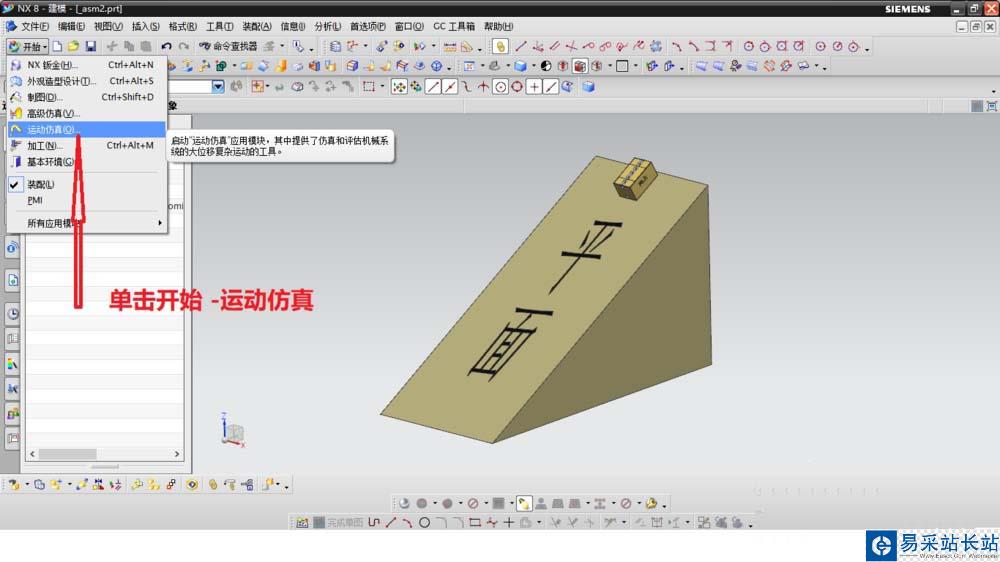

2、單擊開始--運動仿真進入仿真界面

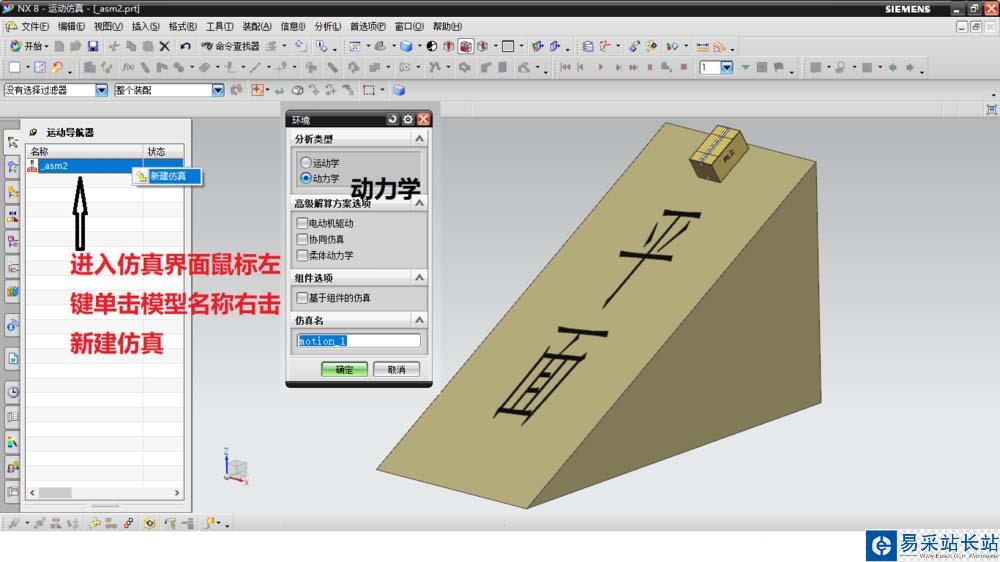

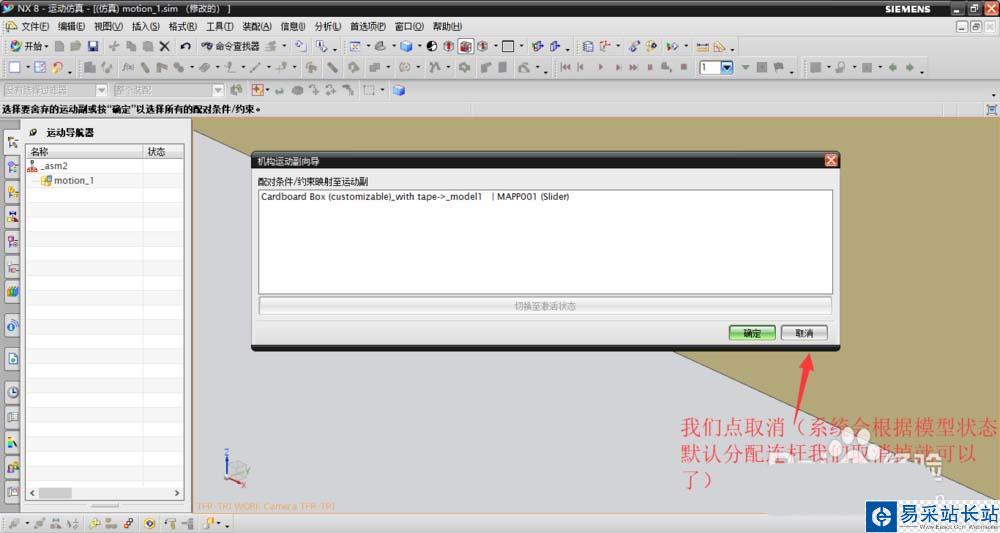

3、進入仿真界面--鼠標左鍵單擊模型文件名稱使之高亮顯示后-右鍵單擊新建仿真--動力學--確定（這里注意下，出現這個提示，我們選擇取消，這個系統會根據模型的狀態默認給你創建連桿，我們?nèi)∠簦?/p>

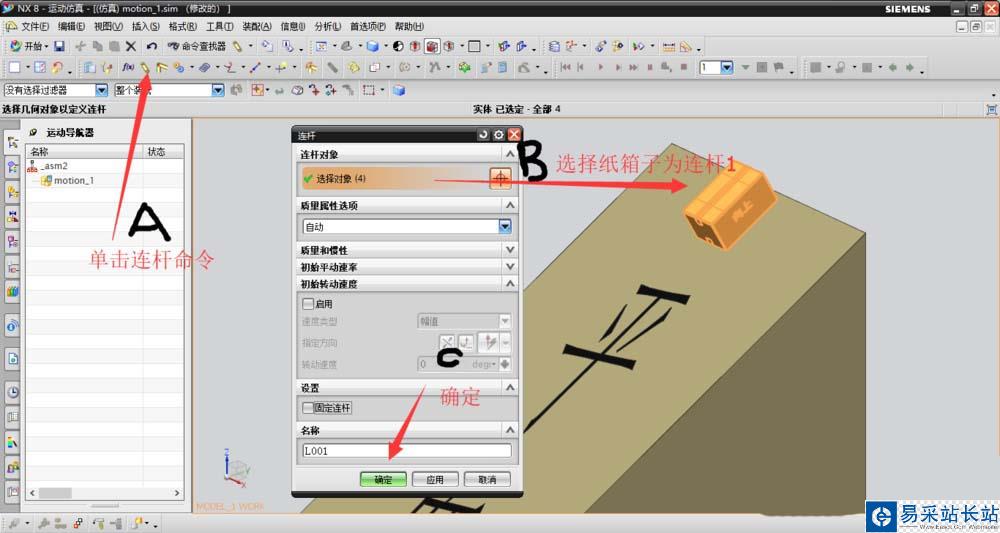

4、單擊連桿命令---選擇紙箱子為連桿1--單擊確定

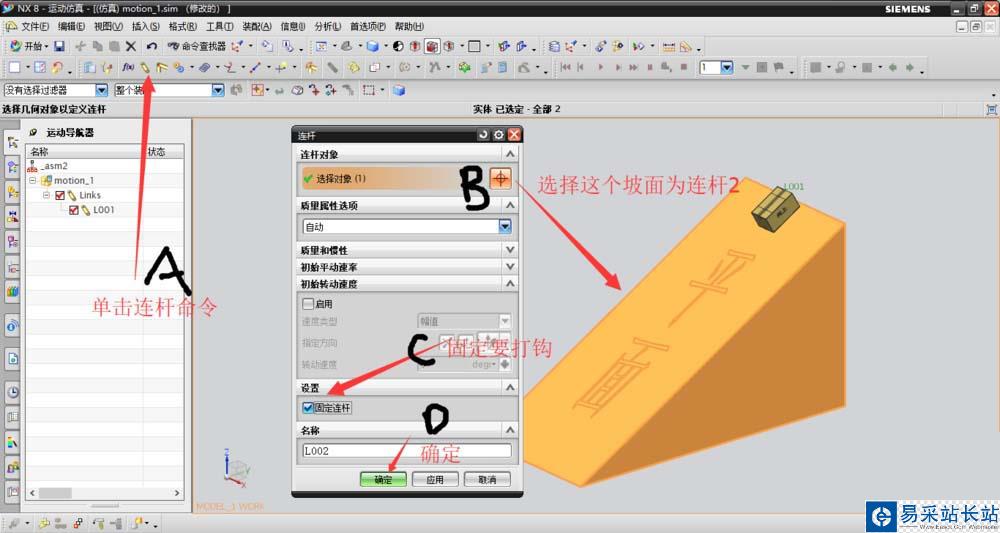

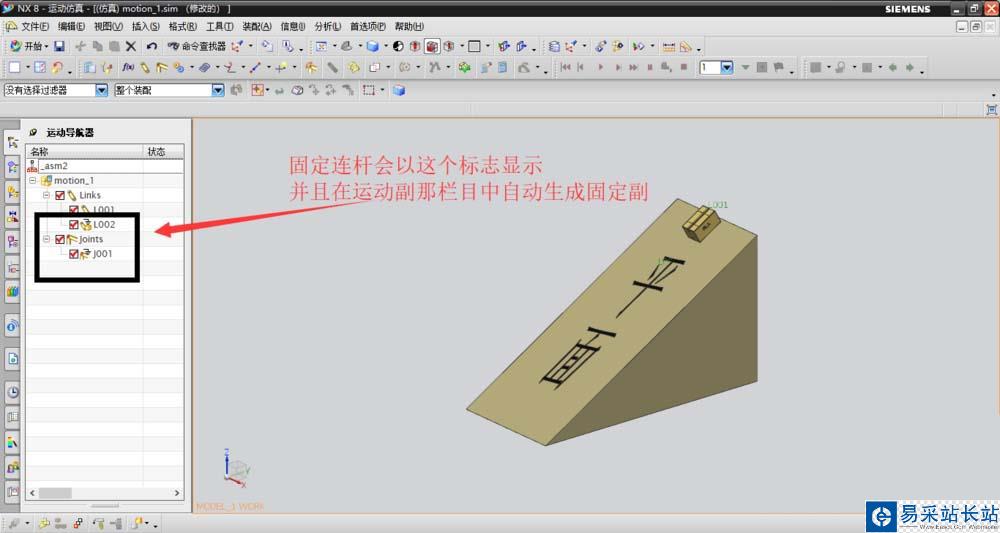

5、單擊連桿命令--選擇這個坡面為連桿2--在設置固定連桿打鉤（因?yàn)榧埾渥右谶@個坡面滑下來，這個坡面是不動的所以選擇固定連桿）--單擊確定.我們可以在左側特征樹看到這個固定連桿--并且它在運動副欄目自動生成固定副

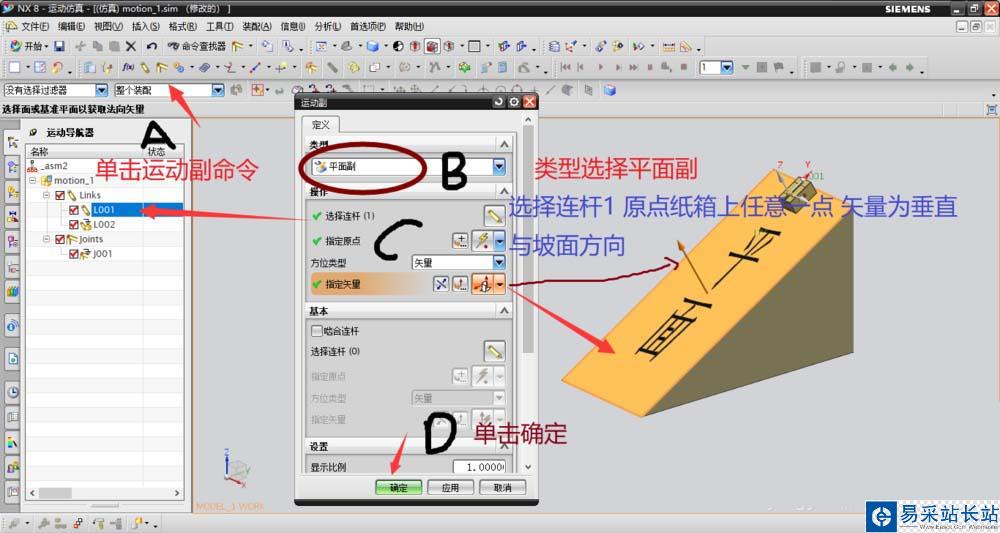

6、單擊運動副命令--類型選擇平面副--連桿為連桿1--原點為紙箱上任意一點--矢量為方向可以選擇面/平面法相這個垂直與這個坡面就可以了---單擊確定完成平面副創建

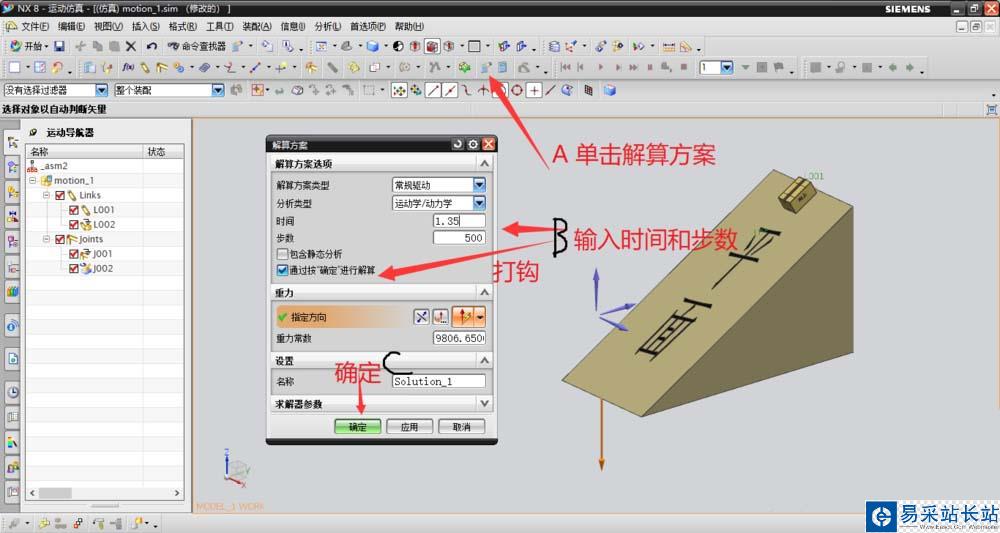

7、這個平面副用不到驅動，我們把連桿和運動副指派設置好，進行解算就可以了，單擊解算方案--時間輸入1.35 --步數為500--并在單擊確定進行解算打上勾--單擊確定進行求解，（待求解百分百）

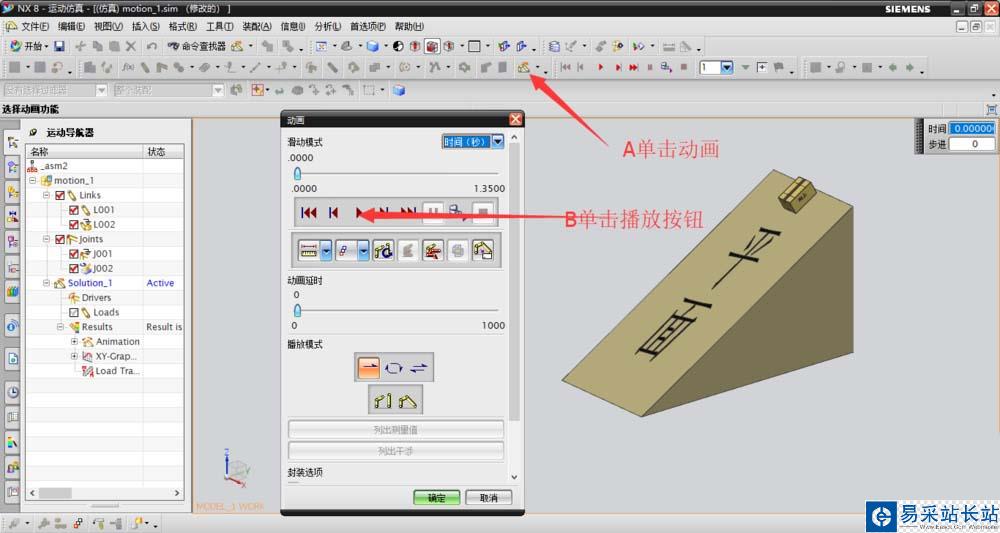

8、單擊動畫按鈕--點播放--如下動態圖所示。

以上就是ug平面副動畫效果的制作方法，希望大家喜歡，請繼續關注錯新站長站。
