Proe5.0想要創建一個奶粉勺模型,該怎么制作奶粉勺呢?下面我們就來看看詳細的教程。

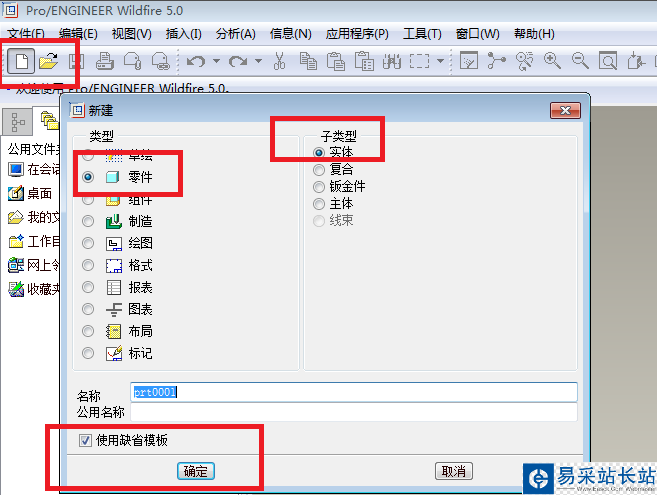

1、如下圖所示,打開Pro/e5.0軟件,新建一個實體零件文件,為了節省時間,我們“使用缺省模板”。
2、如下圖所示,執行【拉伸——放置——定義——FRONT面——草繪】。

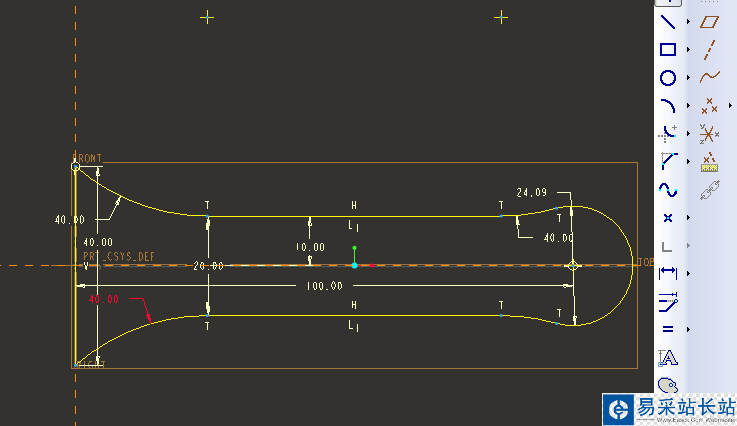

3、如下圖所示,這是畫拉伸截面圖。說明一下,這些尺寸屬性是筆者目測加估測來到,不準確。
4、如下圖所示,完成并退出草繪之后,來到拉伸界面,軟件左上角設置拉伸高度10,軟件右上角打“√”完成。
5、如下圖所示,執行【拉伸——放置——定義——TOP面——草繪】。
6、如下圖所示,先用“類型”命令將需要的實體邊線顯示出來,然后畫一條斜線段,然后標注尺寸,然后將顯示出來的實體邊線裁剪掉,最后點擊“√”完成并退出草繪。

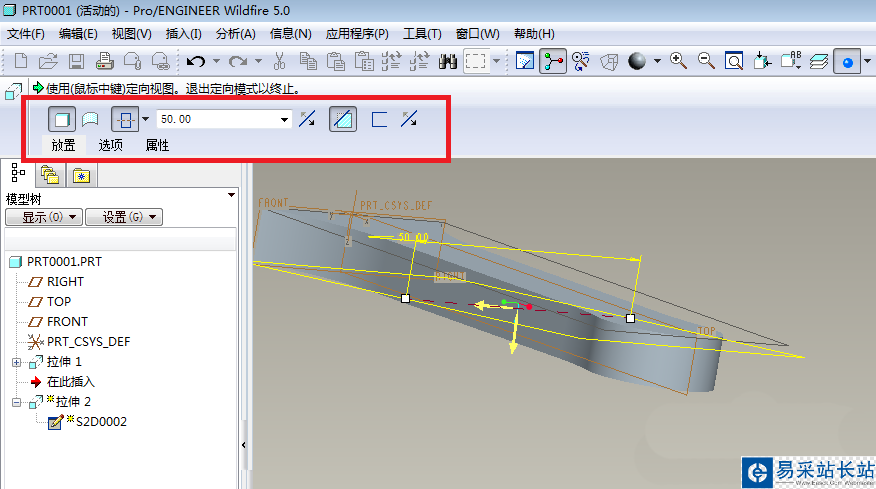

7、如下圖所示,軟件左上角設置:對稱拉伸50,點擊“去除材料”圖標,軟件右上角點擊“√”,完成并結束本次操作。

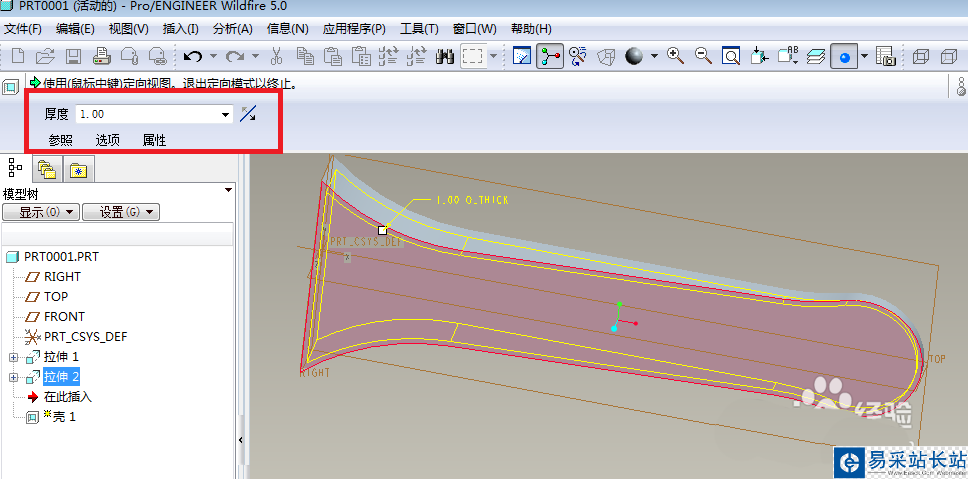

8、如下圖所示,點擊工具欄中的“殼”圖標,軟件左上角設置厚度1,實體中選擇之前切除出來的斜面,軟件右上角點擊“√”完成并結束本次操作。

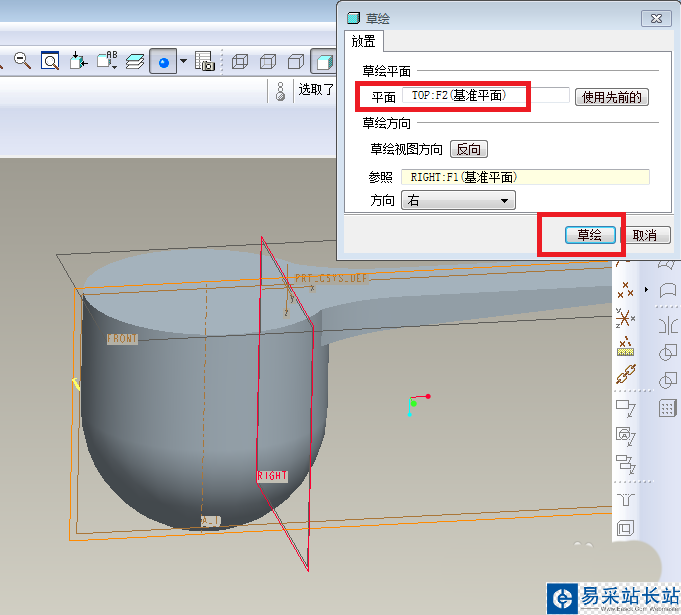

9、如下圖所示,執行【旋轉——位置——定義——TOP面——草繪】。
