Proe5.0如中想要創建拐杖模型，該怎么創建拐杖呢？下面我們就來看看詳細的教程。

軟件名稱：proe5.0破解文件 含32位/64位 免費版軟件大小：44.3KB更新時間：2015-04-08

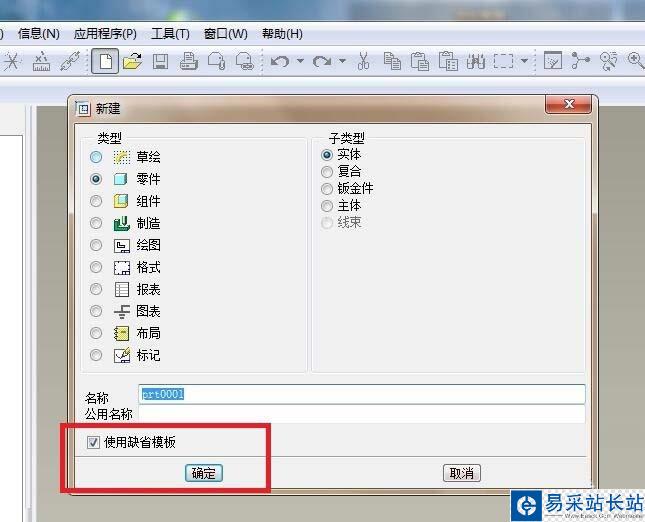

1、如下圖所示，點擊標題欄中的“新建”圖標，點擊“零件”、“實體”，點擊“確定”。

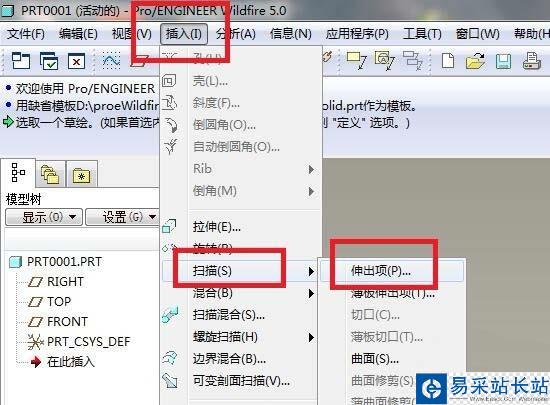

2、如下圖所示，點擊“插入”，點擊“掃描”，點擊“伸出項”。

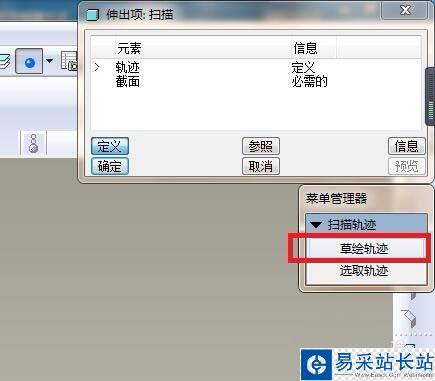

3、如下圖所示，菜單管理器中點擊“草繪軌跡”。

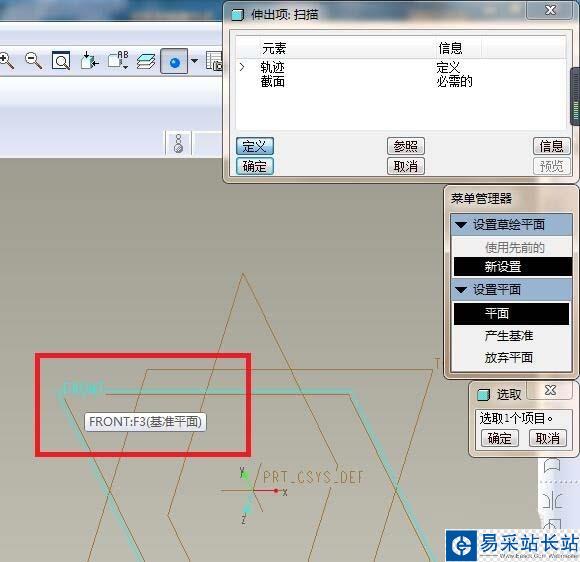

4、如下圖所示，菜單管理器點擊“FRONT面”為草繪平面，

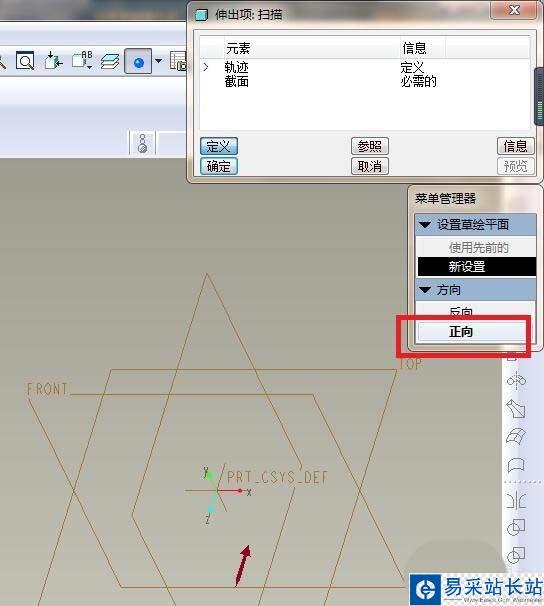

5、如下圖所示，菜單管理器點擊“正向”。

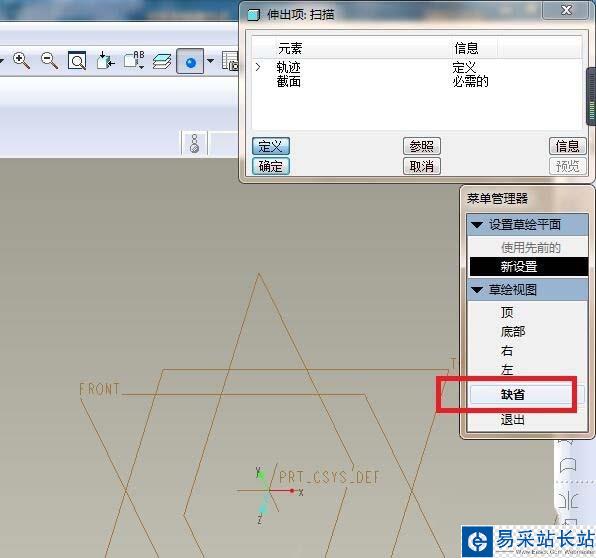

6、如下圖所示，菜單管理器點擊“缺省”。

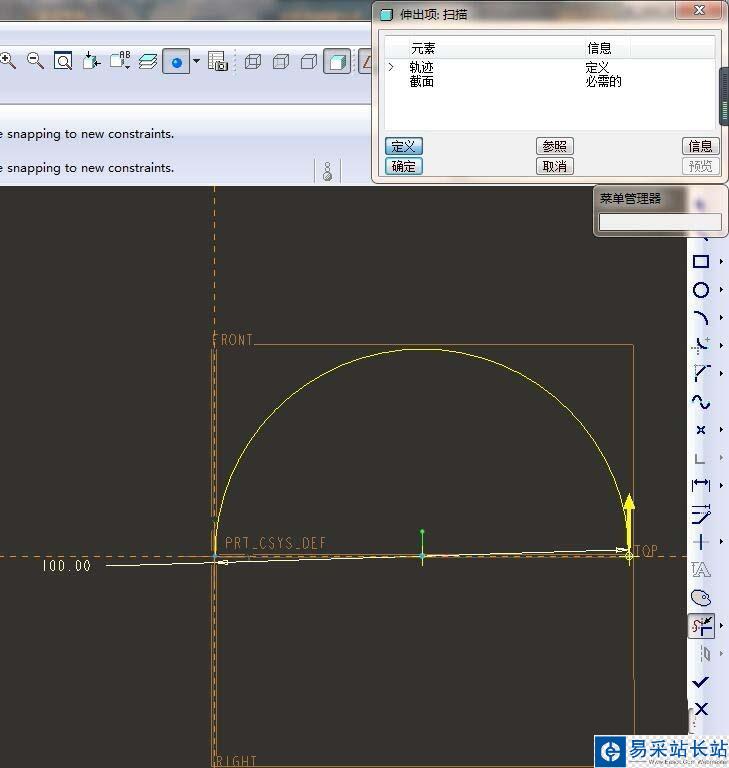

7、如下圖所示，進入到草繪環境，這是畫掃描軌跡。激活“圓”命令，點擊，以橫軸上任一點為圓心畫圓與縱軸相切，標注直徑100，激活“裁剪”命令，裁剪成半圓，點擊“√”，完成并退出本次草繪。

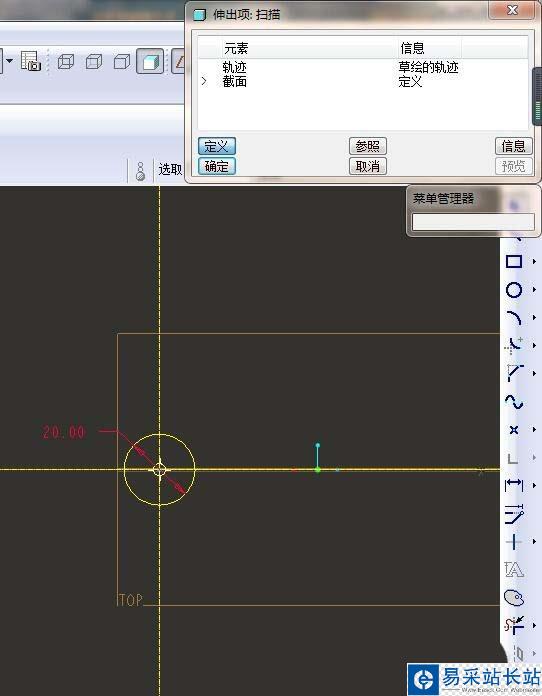

8、如下圖所示，又一次進入到草繪環境，這是畫掃描截面。激活“圓”命令，畫一個圓，點擊“√”，完成并退出本次草繪。

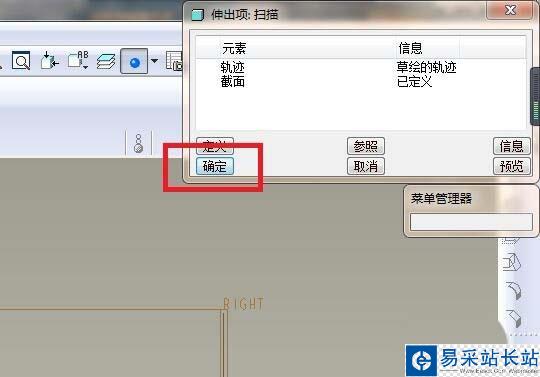

9、如下圖所示，這里只有點擊“確定”。
