Raptor畫程序流程圖并得到運行結果，今天我們就來舉一個簡單的例子，就是求兩數之和的流程圖，下面我們就來看看詳細的教程。

軟件名稱：raptor 2016 v4.0.7 英文版 (基于流程圖的高級程序語言算法工具)軟件大?。?.5MB更新時間：2018-11-30

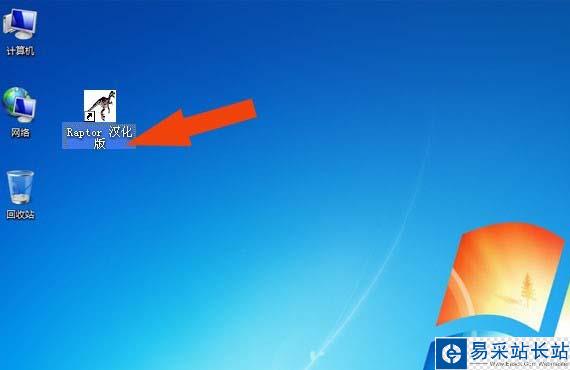

1、Raptor程序比較小，把下載好的Raptor安裝程序。安裝在計算機中，鼠標左鍵雙擊，運行程序，如下圖所示。

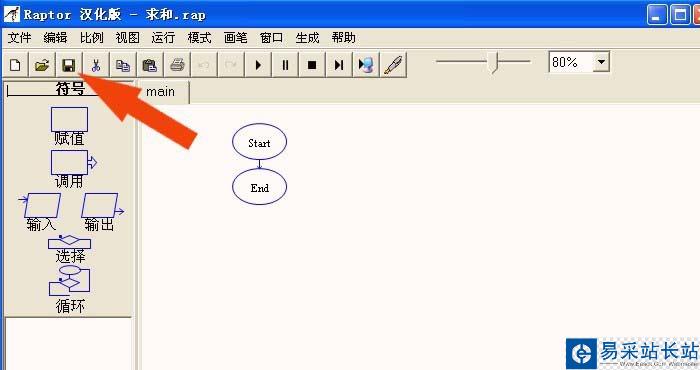

2、在運行的Raptor界面上，單擊【保存】按鈕，并準備流程圖設計。接著，在運行的Raptor界面上，單擊【保存】按鈕，根據設計的求兩數之和的要求，準備流程圖設計，如下圖所示。

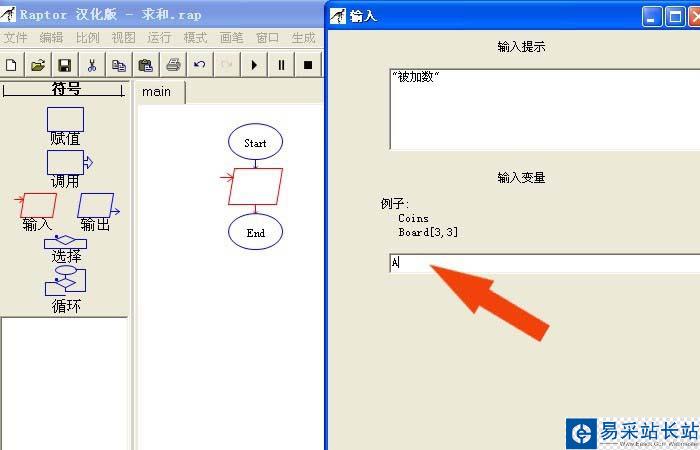

3、左鍵單擊【輸入】圖形，并拖動到流程圖中間位置處，作為被加數。然后，在畫流程圖的工具窗口中，鼠標左鍵單擊【輸入】圖形，并拖動到流程圖開始和結束的中間位置處，雙擊【輸入】圖形，在提示窗口上輸入被加數和變量名稱，并單擊【完成】按鈕，如下圖所示。

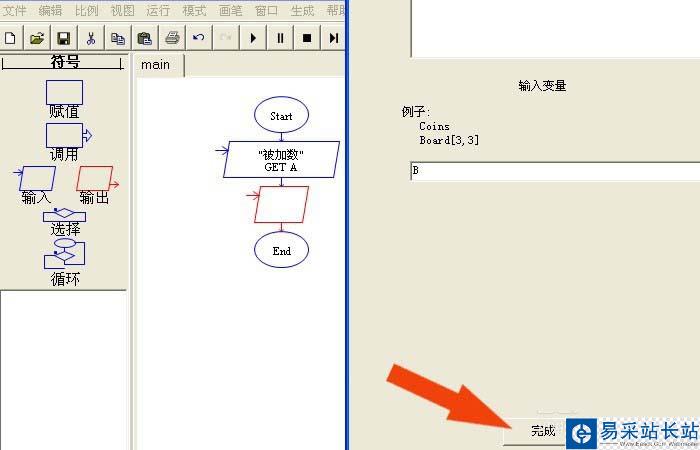

4、單擊【輸入】圖形，并拖動到流程圖中間位置處，作為加數。接著，在畫流程圖的工具窗口中，鼠標單擊【輸入】圖形，并拖動到流程圖開始和結束的中間位置處，雙擊【輸入】圖形，在提示窗口上輸入加數和變量名稱，并單擊【完成】按鈕，如下圖所示。

5、左鍵單擊【賦值】圖形，并拖動到流程圖加數的后面，作為加法運算。然后，在畫流程圖的工具窗口中，鼠標左鍵單擊【賦值】圖形，并拖動到流程圖加數的后面，作為加法運算。雙擊【賦值】圖形，輸入加法運算式，并單擊【完成】按鈕，如下圖所示。

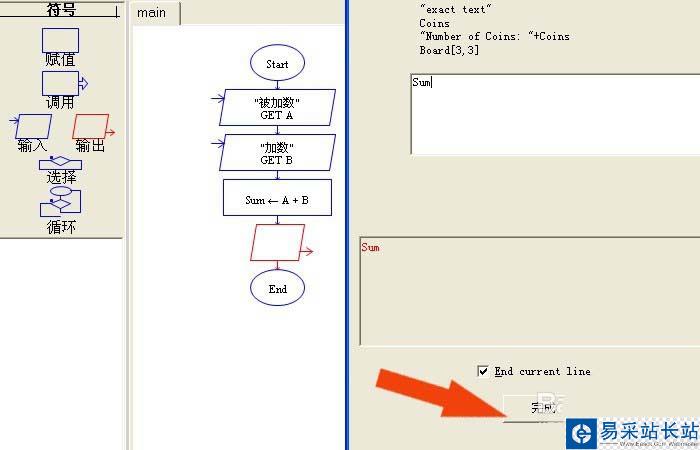

6、單擊【輸出】圖形，并拖動到流程圖【賦值】圖形后面，作為輸出結果。接著，單擊【輸出】圖形，并拖動到流程圖【賦值】圖形后面，作為輸出運算結果。單擊【完成】按鈕，如下圖所示。

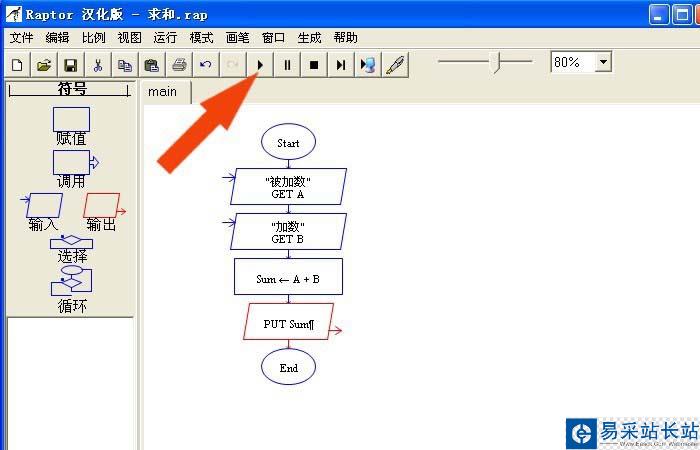

7、流程圖畫好了，可以運行程序，檢查輸出運算結果。然后，流程圖畫好了，可以運行程序，檢查輸出運算結果。鼠標左鍵單擊菜單下的【運行】按鈕，如下圖所示。

8、在彈出的被加數輸入窗口中，輸入數值。接著，在彈出的被加數輸入中，輸入數值，如下圖所示。
