介紹UG NX10.0在草圖中利用矩形命令繪制矩形的三種方法

1、首先打開UG，進入草圖環境

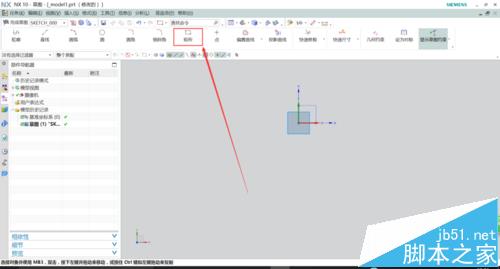

2、點擊“插入”-“曲線”-“矩形”命令；或者點擊工具欄上“矩形”命令按鈕

方法一：兩對角點繪制矩形

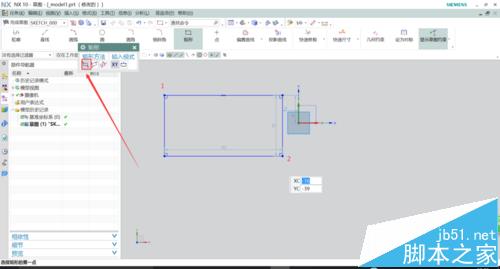

選擇“按兩點”方式，在草繪取選擇兩個點作為矩形對角點，繪制矩形。繪制出的矩形為平直方向。

方法二：先繪制一邊，再確定另一頂點

選擇“按3點”方式，先以兩點繪制矩形的一條邊，再確定對邊上的一個頂點

方法三：從中心點繪制

選擇“從中心”方式，先選取矩形的對稱中心點，再選取一點作為矩形一邊的中點，最后選擇一點作為頂點
