UG NX的功能強大，很多人對它的渲染和貼花不太熟悉，這里簡單介紹一下在UG NX中使用渲染及圖片貼花的一些技巧。以一個當今流行的十字繡為例，我們要創建出如圖所示的效果。

1、先新建一個模型，簡單拉伸一個鏡片，再直接選取鏡片邊線利用拉伸偏置創建一個邊框。邊框和鏡片重合部分進行求差處理，注意選擇保存工具體，否則會把鏡片減掉。

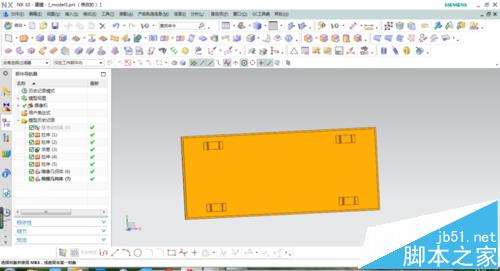

2、再創建背板和懸掛輔助塊，這些都可以直接用拉伸偏置完成，具體操作在這里不多做表述。完成后效果如圖。

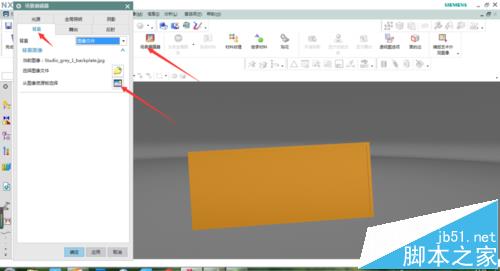

3、點擊視圖/可視化/藝術外觀任務，或者直接在著色顯示下拉框選擇藝術外觀，進入藝術外觀編輯中，先選擇場景編輯器，對背景進行編輯，直接選擇一張內部圖片

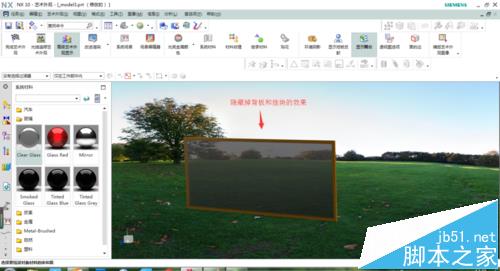

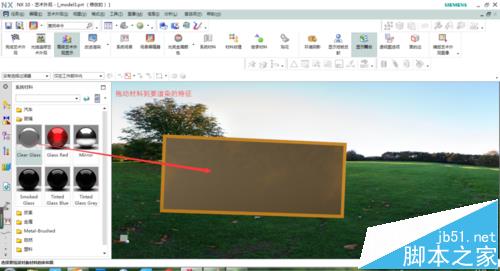

4、然后選擇系統材料，選擇玻璃材料，拖動到鏡片特征上，隱藏掉背板和懸掛輔助塊，效果如圖所示。

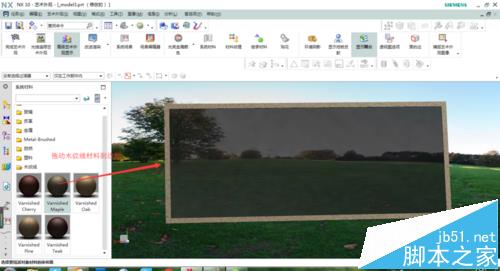

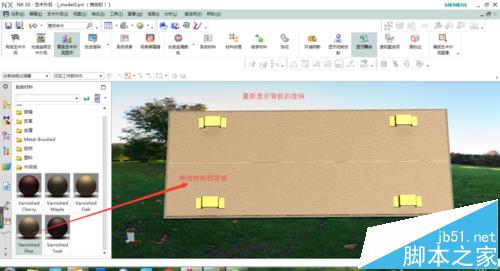

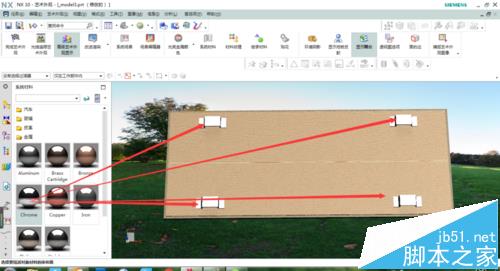

5、繼續選擇木紋線材料，拖動到邊框上。恢復背板和懸掛輔助塊的顯示，同樣的方法分別選擇木紋線材料和金屬材料拖動到背板和懸掛輔助塊進行渲染。具體效果如圖

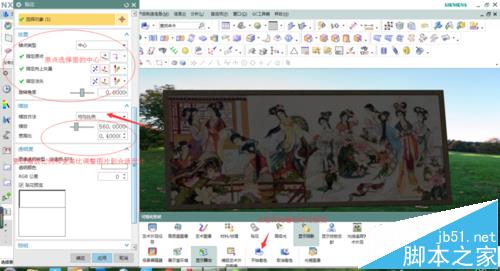

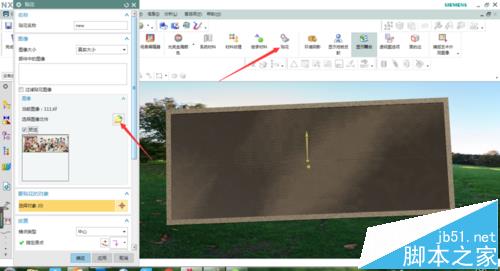

6、最后進行貼花，先在網上找一張圖片，我這里下載了一張“金陵十二釵”的圖，因為是JGP格式，先用photoshop軟件打開另存為TIF格式。然后選擇貼花，選擇鏡片為要貼的面，選用均勻比例，原點要選擇面的中點，點擊開始著色進行預覽。如果不合適，對縮放比例和寬高比進行調整，直到滿意為止。然后確定應用。最后完成后效果如圖。

注意事項：在創建部件的時候不要自動求和。貼花圖片必須是TIF格式。
