硬盤電源接口引起的故障解決方法(圖文教程)

2020-10-22 19:04:37

字體：大中小

來源：轉載

供稿：網友

筆者一臺電腦開機自檢比較順利，但系統檢測不到硬盤，而無法進入系統，筆者開始從懷疑是系統文件損壞。
于是準備重裝系統，但照舊檢測不到硬盤，于是判定可能是硬盤硬件問題，像硬盤電源接口虛焊,硬盤電源接口陣腳起焊問題較為常見。下面是筆者的檢測過程。
故障現象
一臺能夠正常使用的電腦，有段時間偶爾會找不到硬盤，但問題不是很嚴重，仍能湊合使用。
某日電腦開機自檢比較順利，但系統無論如何都檢測不到硬盤，反復重啟多次均無任何起色。以前的故障主要表現在以下幾個方面。
1、一般情況下電腦都能正常使用。
有是不小心移動機箱位置，再次啟動電腦，在系統自檢時就會檢測不到硬盤，而且硬盤指示燈常亮，聽不到主軸馬達和點擊的聲音，無法進入操作系統，但輕輕移動機箱或輕輕拍打機箱，便有可能恢復正常。
2、讀寫大量數據時比較容易死機，幾乎每次重啟后造成分區表文件和FAT文件的丟失，并會丟失硬盤中的重要文件、音樂和圖片等。
3、開機時隨機性出現磁頭無法正常尋零、硬盤不斷發出嗒嗒的撞擊聲，硬盤指示燈常亮，系統鎖死，無法進入操作系統，需要反復中期多次方有可能恢復正常。
故障分析
出現上述故障有可能是硬盤存在硬件問題或者是為硬盤供電的電源存在問題。
故障排除
1、運行HD Tune硬盤檢測軟件進入其主界面，然后切換到健康選項中，查看該硬盤的健康狀態，結果一切良好，未發現任何問題，于是懷疑是電源供電不足。
硬盤電源接口虛焊

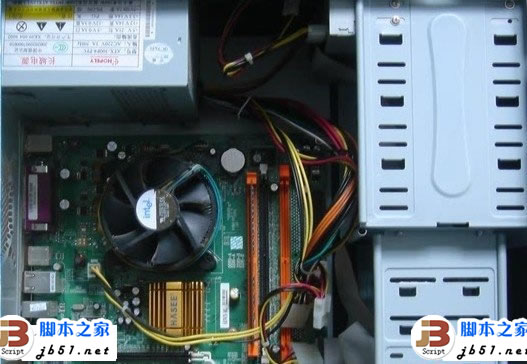

2、使用替換法，換上一個好用的機箱電源進行試驗，發現故障仍然存在，證明電源沒有問題。
硬盤電源接口虛焊

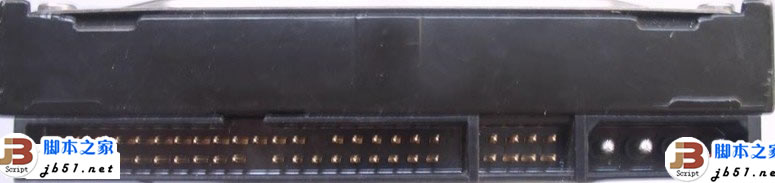

3、于是將硬盤取下，觀察故障所在。首先檢查接口和電路板，發現均無異樣，但故障現象表現硬盤供電方面存在問題。
4、使用萬能表檢測電源接口引腳，檢測第4根陣腳時，發現該陣腳成短路狀態。
硬盤電源接口虛焊

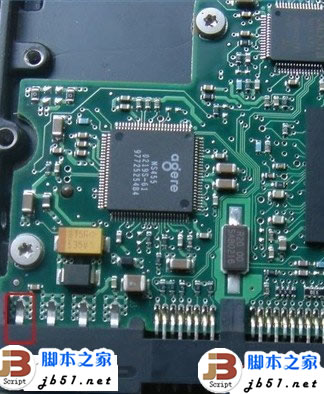

5、觀察電路板與陣腳間的焊接點，發現其中＋12V電源陣腳與電路板的焊接點已經起焊，估計是經常插拔電源線所致。
硬盤電源接口虛焊

6、由于陣腳起焊使該處始終處于虛接狀態，任何外力、震動或位置的改變都有可能使硬盤不能得到正常的供電或在正常運作時突然斷電，而在硬盤電路中12V電壓主要供電機使用，這意味著在硬盤高速運轉時隨時都有可能突然斷電而停止轉動，因而引發前面一系列故障。

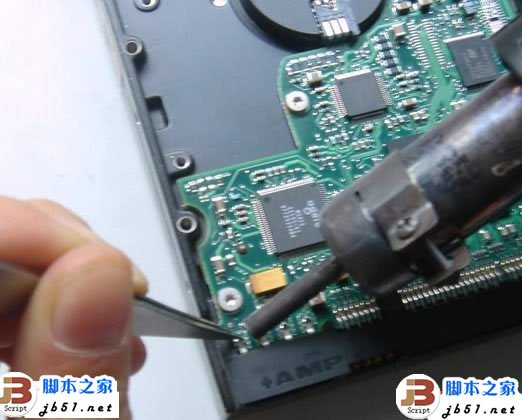

7、使用內六角螺絲刀將電路板從硬盤拆下，然后使用熱風槍將起焊處焊接好。
