UG中想要創建一個零件模型，在機械加工中就是用一把平面銑刀對圓柱進行定點裁銑得到。具體該怎么制作這個零件模型呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

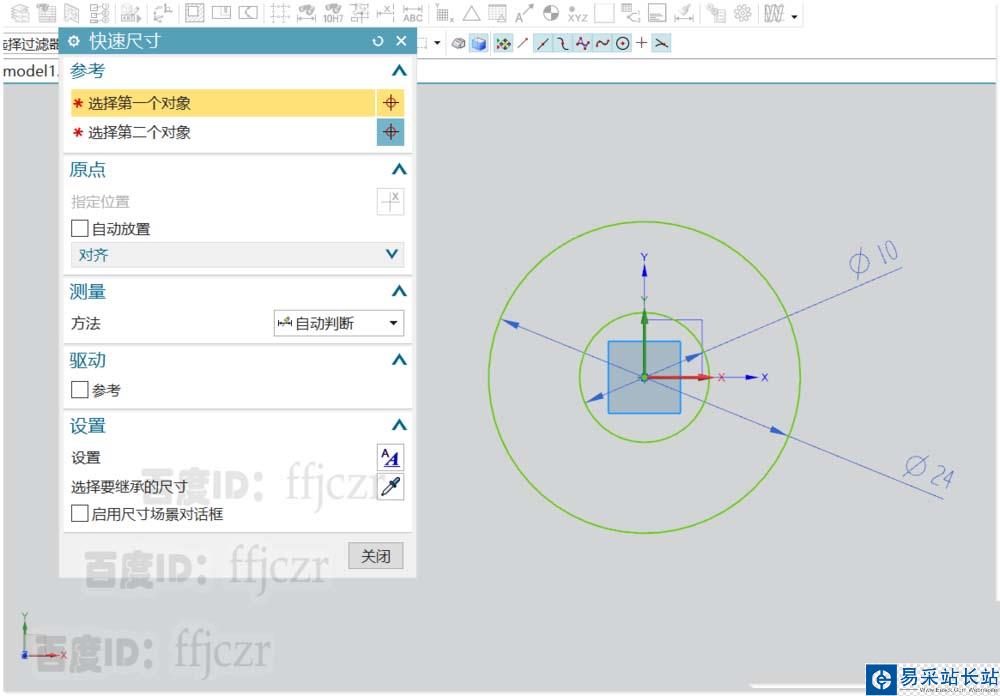

1、首先創建出帶孔的圓柱。選用拉伸命令，以XY面為草繪平面。在草繪中以坐標原點為圓心，繪出二個同心圓，直徑分別為：10、24.

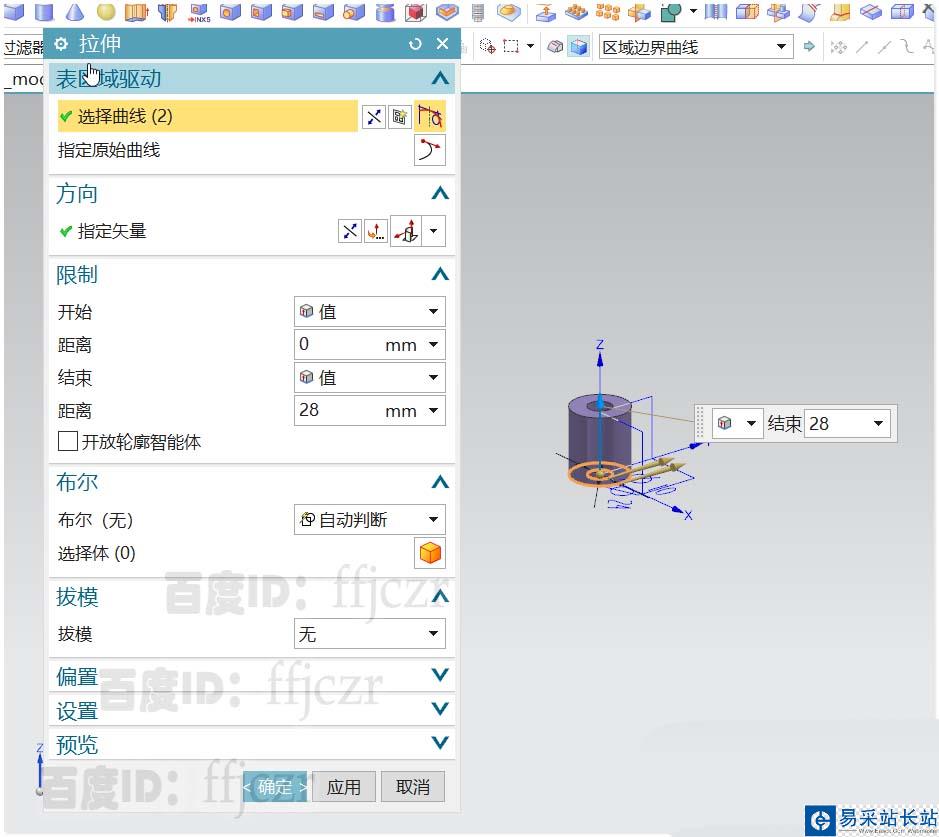

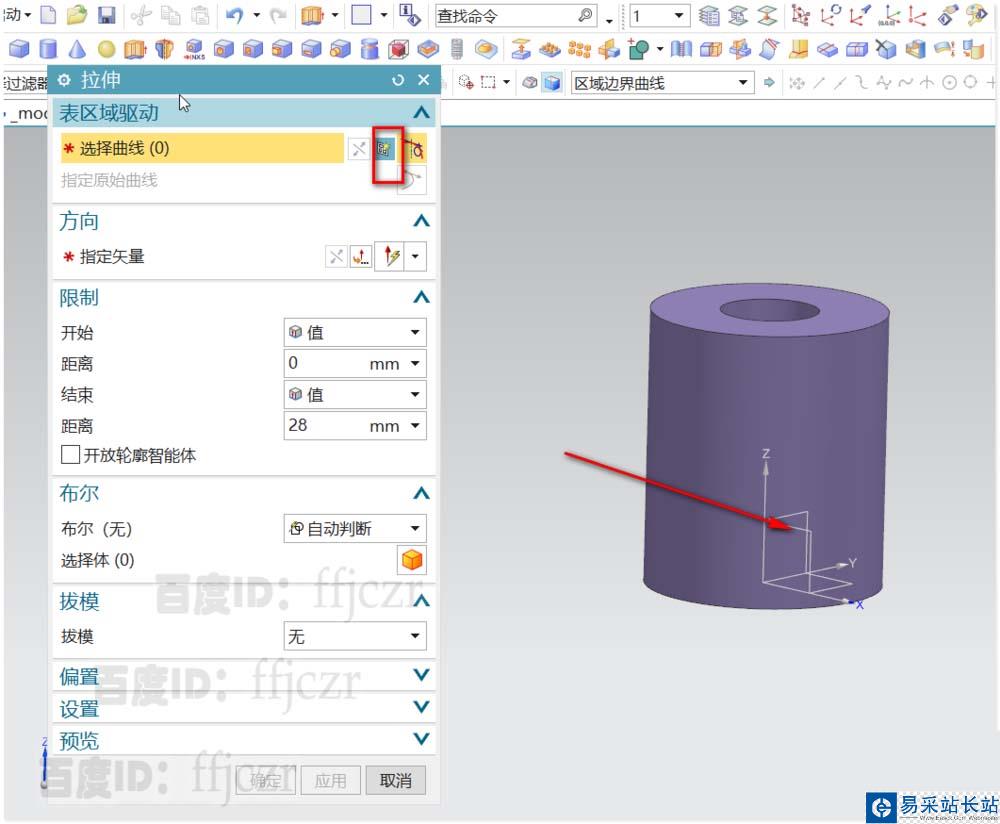

2、回到拉伸命令，矢量方向為+z,拉伸高度為28.得到帶孔的圓柱體。

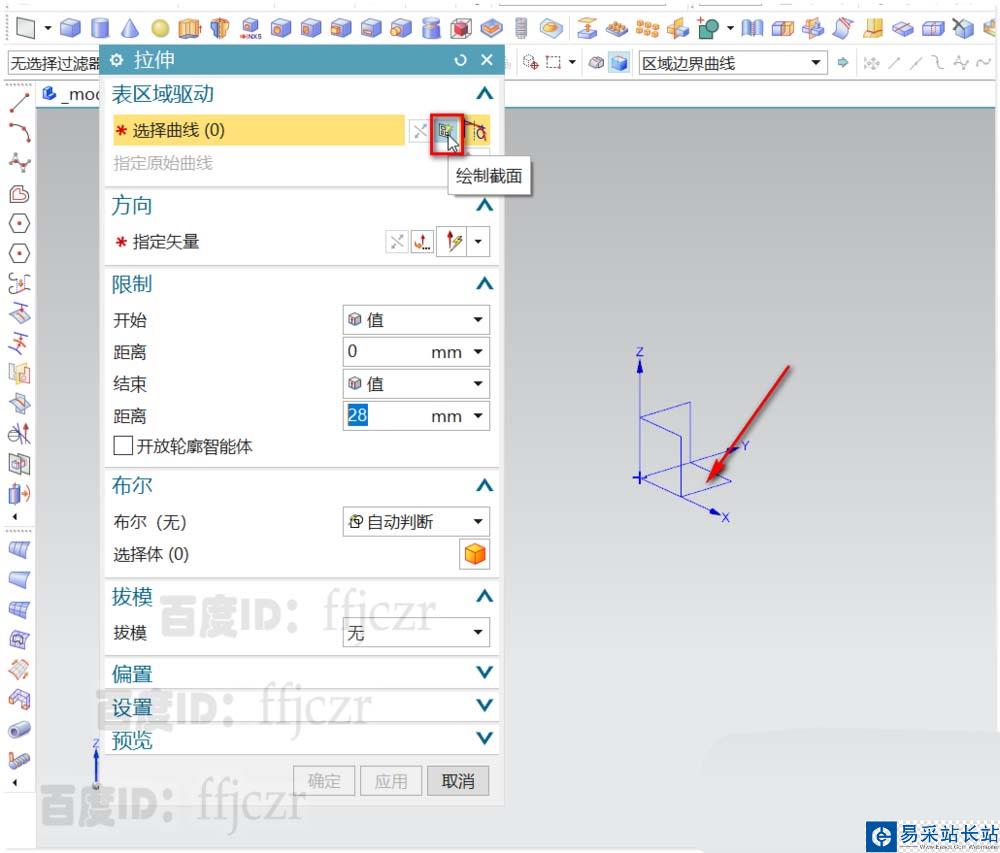

3、再次選用拉伸命令，以XZ面為草繪平面。進行如同平面銑刀的截面繪制。

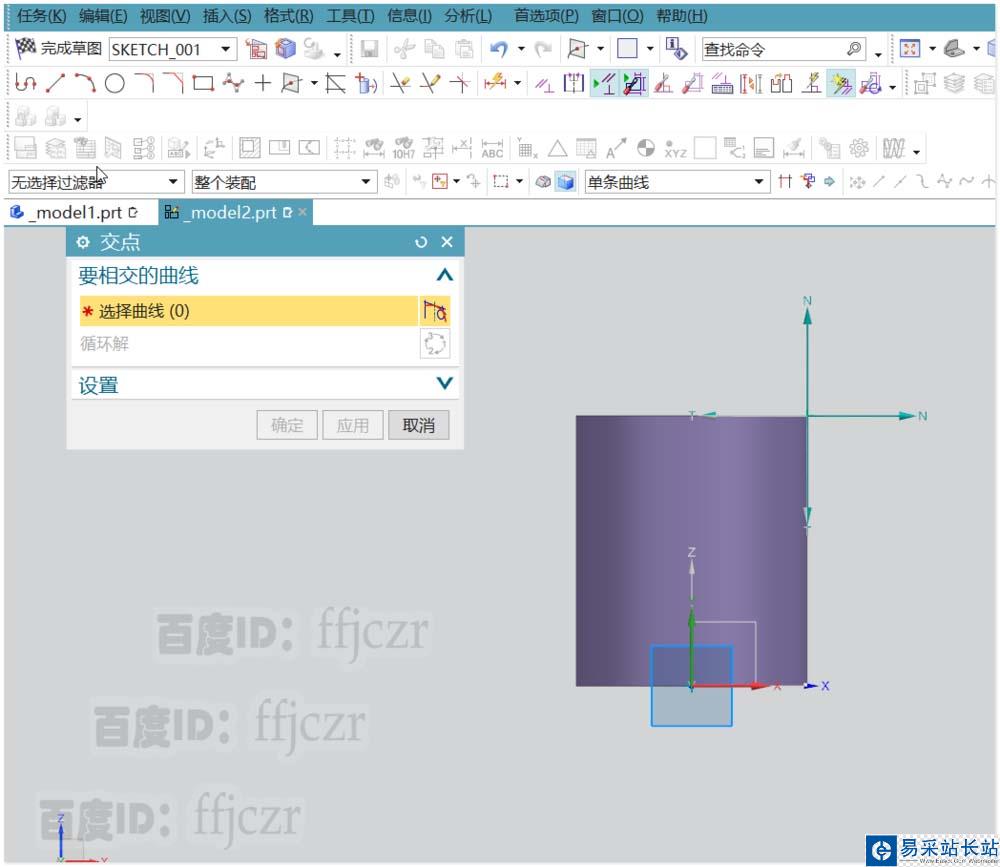

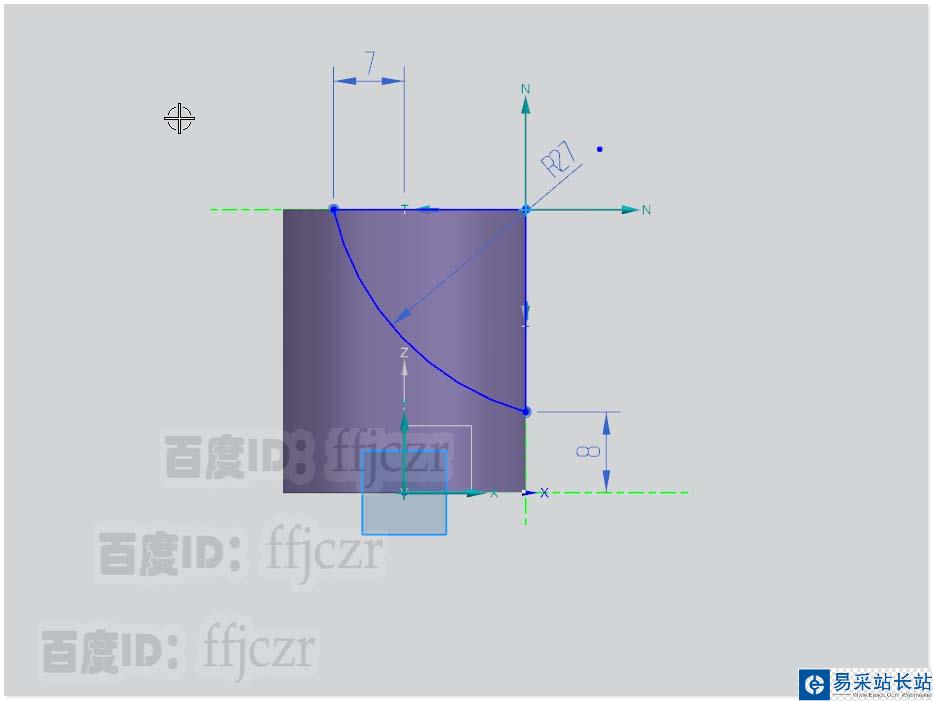

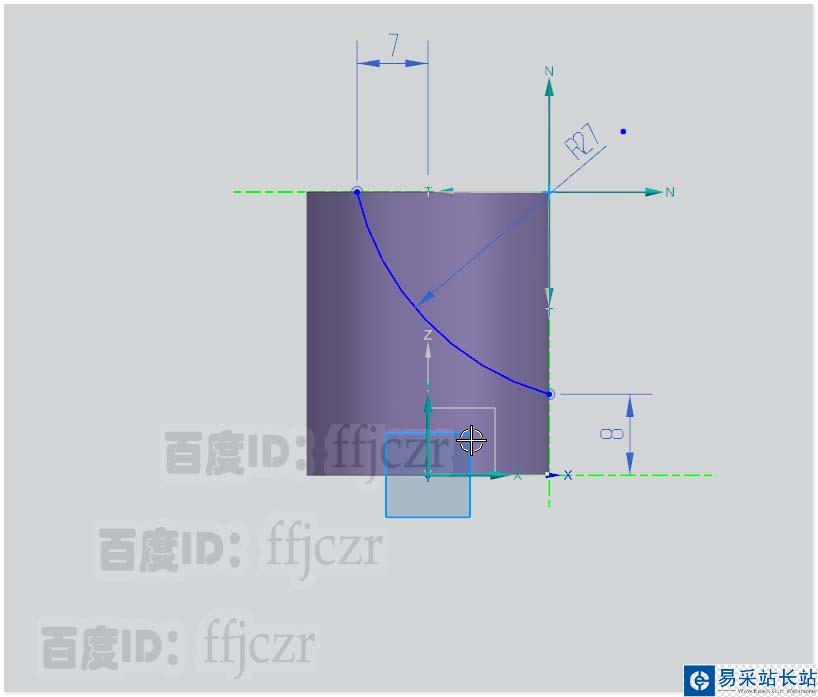

4、在草圖模式里，選用交點命令，在第一象限創建出一個交點作為參考。用三點畫弧，弧的兩個端點分別在交點的X軸和Y軸上。對圓弧進行尺寸約束，數據如圖所示；用曲線將圓弧封閉。

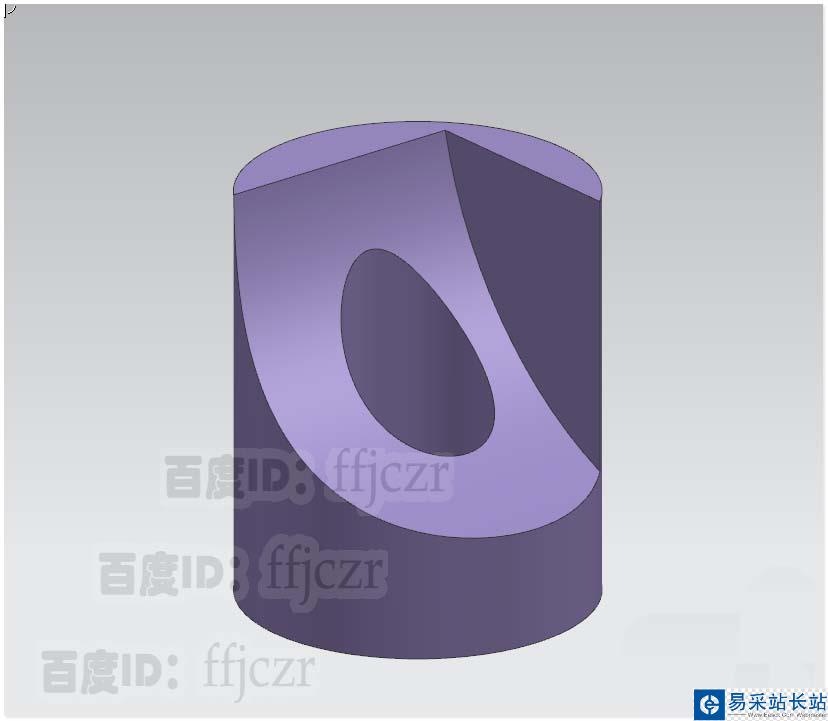

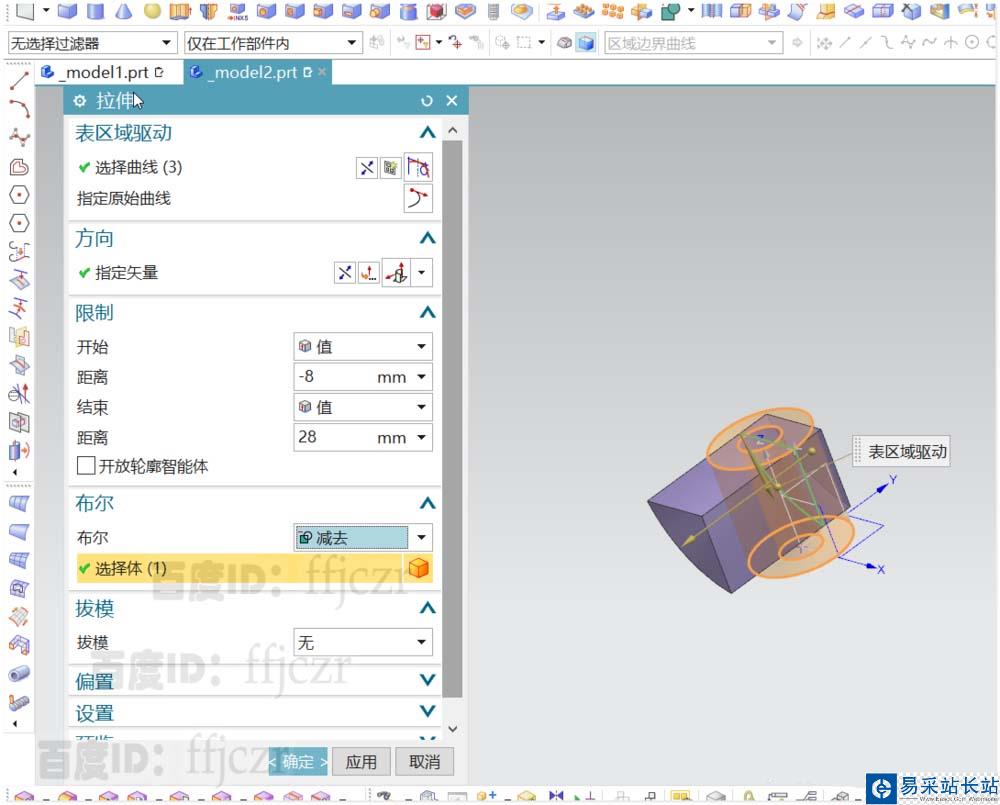

5、回到拉伸命令，調整拉伸的數值：開始值為-8，結束值為28（此值只要高出 圓柱面即可）；與圓柱進行布爾求差。得到最終模型。

以上就是ug創建切管模型的教程，希望大家喜歡，請繼續關注錯新站長站。
